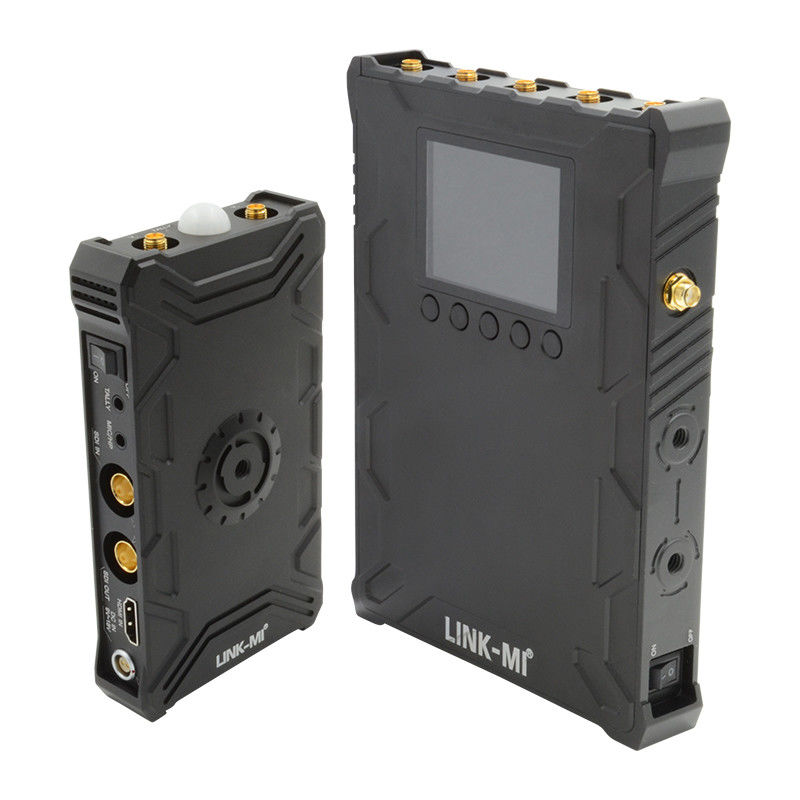

Extensor inalámbrico HDMI/SDI 500M con enlace de transmisión de vídeo del sistema TALLY
Introducción
LINK-MI LM-WX500T Este equipo está diseñado para reemplazar el cable actual ampliamente utilizado en el entorno de transmisión y producción en vivo, puede usarse en la producción de películas,transmisión en vivo así como muchas aplicaciones que requieren una conexión de vídeo inalámbrico de buena calidadUn intercomunicador con sistema TALLY también está incorporado, que el camarógrafo y el director pueden hablar fácilmente.
Características
1. Transmisión 3G/HD/SD-SDI y HDMI sin comprimir Hasta 1080p 50/60 SDI&HDMI sin comprimir.
2Menos de 1 latencia de fotograma No hay retraso de vídeo discernible y se puede utilizar como monitoreo en tiempo real en la ubicación.
3Hasta 2000 pies de distancia de transmisión (línea de visión) La distancia de transmisión puede ser diferente, dependiendo del entorno, las condiciones de las ondas de radio, los edificios, etc.
4. Soporte para transmisión múltiple Soporte para un transmisor a múltiples receptores. El usuario puede configurar el canal para emparejar el transmisor y los receptores.
5. Frecuencia de operación libre de licencia La frecuencia inalámbrica es de 5.1-5.9GHz y banda ISM 2.4G, operada sin licencia.
6. ventilador incorporado TX lado incorporado ventilador de ventilación de alta eficiencia con muy poco ruido.
7. Control del ventilador Cuando la temperatura está por debajo de 25°CTX ventilador lateral incorporado se apagará automáticamente. El usuario puede apagar manualmente el ventilador cuando la temperatura es superior a 25°C.
8El usuario puede obtener la temperatura del interior del transmisor en tiempo real mediante la pantalla OLED del lado TX.
9Para reducir la interferencia mutua mientras se utilizan varios conjuntos de productos en un entorno pequeño. El usuario puede disminuir manualmente la potencia de transmisión TX.
10. Encriptación AES 128
11. Indicador TALLY delantero y trasero.Una salida JACK TALLY de 3,5 mm para muñeca externa ((no proporciona, y la corriente de salida máxima es de 20mA)
12. Conector LEMO de 6 pines para el sistema de intercomunicación
13. Concha de metal Tanto el transmisor como el receptor adaptan una concha de metal que es duradera y sólida.
14. Conexión sencilla El sistema inalámbrico está diseñado para conectarse y funcionar, sin ninguna configuración de software.
Especificación
| Punto de trabajo |
Especificación |
| Rango de frecuencia |
5.1-5.9 ((GHz) * Sujeto a diferentes regulaciones de RF en las diferentes regiones. |
| 2.4-2.483GHz con banda ISM |
| método de modulación y ancho de banda |
OFDM/40MHz para el vídeo |
| GFSK/1MHz para el sistema de intercomunicación |
| Formatos de vídeo compatibles |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94 / 60
Las demás partidas del anexo
|
| Formatos de audio compatibles |
PCM, DTS-HD y Dolby TrueHD |
| Código de tiempo |
SMPTE-12M |
| Rango de transmisión |
Hasta 2000 pies (línea de visión) |
| Transmisor |

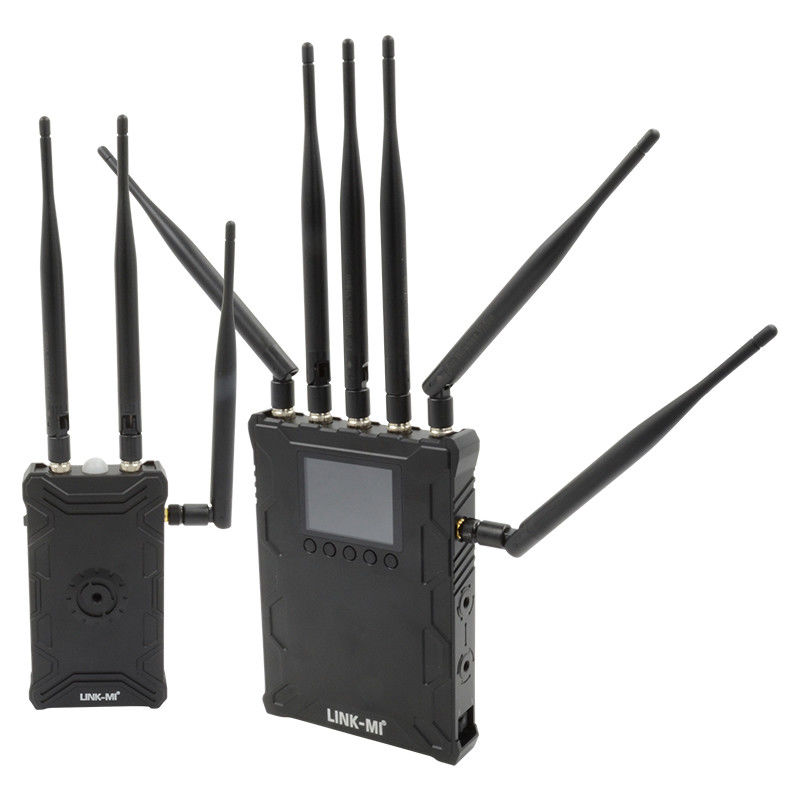

| Antenas |
Antenna externa 5G × 2 piezas |
| Antenna externa 2.4G x 1 piezas |
| Potencia de transmisión |
17 dBm |
| Interfaz funcional |
Entrada HDMI; Entrada SDI; Salida de bucle SDI; Mini USB; LEMO Power IN; Enchufe de antena RPSMA; Activación/apagada3.5 mm de conexión HP/MIC
Salida TALLY para muñeca
|
| Estructura de montaje |
Conexión de calzado caliente |
| Display OLED |
Información del canal; estado del video; capacidad de la batería; menú de estado, volumen de audio |
| Fuente de energía |
9-18V para entrada de corriente continua, batería F550/F970 |
| Consumo de energía |
7.5-8.5W |
| Peso neto ((con antena) |
400 gramos |
| Las dimensiones |
142.5 × 76 × 24.3 mm |
| Temperatura |
-10-50°C (funcionamiento); -40-80°C (almacenamiento) |
| Receptor |
| Antenas |
Antennas externas 5G × 5pcs |
| Antennas externas 2G x1pcs |
| Recibir sensibilidad |
- 70 dBm |
| Interfaz funcional |
SDI de salida doble; HDMI de salida; Mini USB;
El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Puerto de encendido/apagado, toma de 3,5 mm HP/MIC;3.5 mm de toma de altura; aguja LEMO 6
|
| Estructura de localización |
Conexión de calzado caliente |
| Display OLED |
Información sobre el canal; intensidad de la señal; información sobre la potencia; indicador TALLY |
| Fuente de energía |
9-18V para entrada de corriente continua; batería SONY de montaje en V |
| Consumo de energía |
7.5-8.5W |
| Peso neto ((con antena) |
800 gramos |
| Las dimensiones |
169.5 × 122 × 25.2 mm |
| Temperatura |
-10-50°C (funcionamiento); -40-80°C (almacenamiento) |
Diagrama de conexión

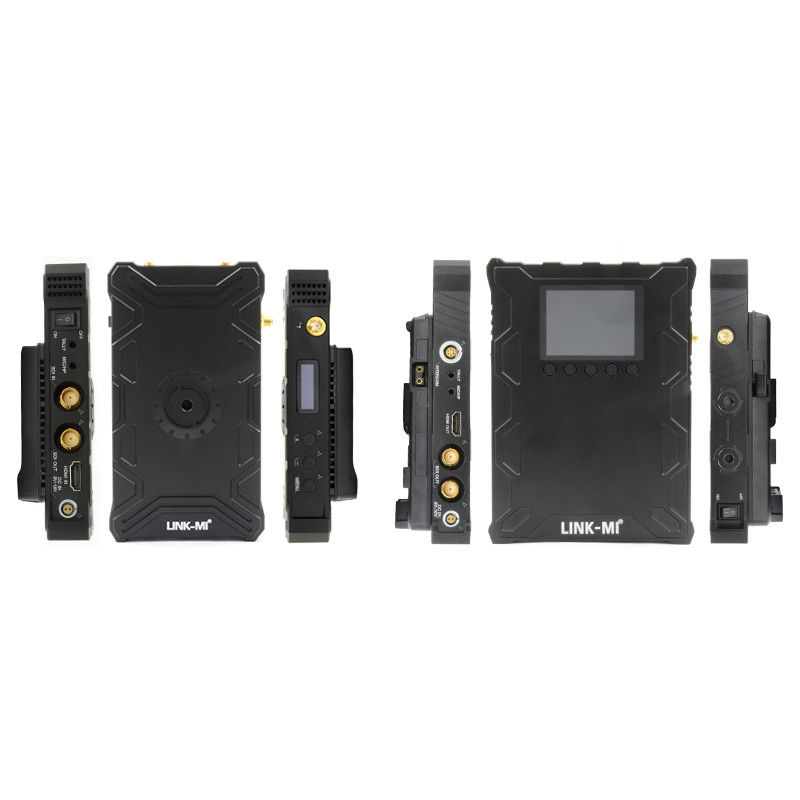

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
Los equipos de transmisión inalámbrica LM-WX500T 500M.pdf
