Convertidor AHD a HDMI, con salida AHD de 1xloop
Introducción
LINK-MI LM-AHD01 a HDMI es un convertidor profesional, utiliza el diseño de procesamiento de conversión de escala industrial, convirtiendo la señal AHD a lo largo de la salida de señal HDMI,Anillo de amplificación de señal AHD todo el camino hacia fuera al mismo tiempo. Haga que su equipo HDMI HD compatible sistema AHD. AHD señal de identificación automática compatible AHD - 720 p, AHD - 960 señal HD,Como la salida HDMI puede ser fijado en cinco tipos de los formatos más utilizados: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 y 1080 p60. El diseño de la fuente de alimentación de grado industrial admite 5 v ~ 24 v, vida útil más larga.
Características
1. Apoya la entrada de alta definición analógica AHD
2. Apoya la entrada de señal digital de alta definición HDMI ((1080P@60Hz)
3Apoya el adaptador de alimentación 5-24V DC
4Apoyo a la integración de receptor AHD, modulador HDMI de integración
5. Soporte para HDMI Salida de formato de resolución fija
6. Soporte para compatibilidad hacia abajo con HDMI versión 1.3
7Apoya la salida de fluidez de vídeo, sin pérdida de señal, pantalla parcial y oscilación de pantalla.
8.Los productos están especializados en la sala de máquinas de radiodifusión y televisión y el sistema de edición no lineal; La instalación es simple ((No hay instalación de software y controlador).
9Consideración de la conducción térmica del diseño, 7 días x 24 horas de operación en línea requisitos
Especificación
| Número de modelo |
LM-AHD01 |
| Punto de trabajo |
Distribuidor AHD a HDMI+AHD |
| Peso |
0.195kg |
| Dimensión |
Se trata de una muestra de las características de las máquinas y de los equipos de producción. |
| El material |
De aleación de aluminio |
| Puntos de venta |
Diseño de hardware puro, escalador, identificación inteligente y extensión AHD |
| Interfaz de entrada |
1 x AHD (BNC) |
| El formato AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Fuerza de la señal |
0.8Vp-p |
| Impedancia |
75Ω |
| Tipo de enganche |
El aire acondicionado |
| Distancia máxima recomendada |
500 metros |
| Estándar del cable |
SYV75-3 /5 /7 |
| Interfaz de salida |
1 x HDMI (tipo A) 1 x AHD (BNC) |
| Formato HDMI |
Se aplicará el sistema de transmisión de datos de alta velocidad. |
| Resolución HDMI |
Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Ancho de banda de la interfaz |
2.25Gbps, totalmente digital (un total de 6.75Gbps, cada color 2.25Gbps) |
| Jitter del reloj |
Se aplican las siguientes condiciones: |
| Tiempo de elevación |
Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. |
| Tiempo de caída |
Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. |
| Tipo de señal |
La señal digital T.M.D.S DVI-D/HDMI en la especificación DVI1.0/HDMI1.3a |
| Fuerza de la señal |
T.M.D.S. 3.3V p-p |
| Nivel mínimo/máximo |
T.M.D.S. 2,9 V/3,3 V
|
| Impedancia |
50Ω |
| Error máximo de desplazamiento de CC |
± 15 mV |
| Distancia máxima recomendada |
10 metros. ¿Qué es eso? |
| Interfaz de alimentación |
1 x DC_2,1 mm. |
| Corriente alterna (CA) |
110 ~ 220 V 50/60 Hz. |
| Corriente continua (DC) |
DC5~24V ± 500 mA |
| Fuente de alimentación |
Conexión de conexión UL, conexión BS, conexión VDE |
| Disposición máxima de potencia |
Máximo 5W |
| Protección ESD |
1a Descarga de contacto Nivel 3.
1b Descarga de aire Nivel 3.
La norma ejecutiva es la IEC 61000-4-2.
|
| Tiempo medio entre fallas (MTBF) |
30.000 horas. |
| Temperatura |
Almacenamiento, temperatura de uso -25°C a 80°C |
| Humedad: Almacenamiento |
Humedad de uso: 0~95% |
| Tamaño de la caja de regalos |
Para el cálculo de las emisiones de gases de efecto invernadero, se utilizará la fórmula siguiente: |
| Peso neto |
0.385kg |
| Peso bruto |
0.400kg |
| Tamaño de la caja |
Para el cálculo de las emisiones de gases de efecto invernadero, las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Peso neto |
11.550kg (cuatro piezas) |
| Peso bruto |
12.000kg |
Diagrama de conexión

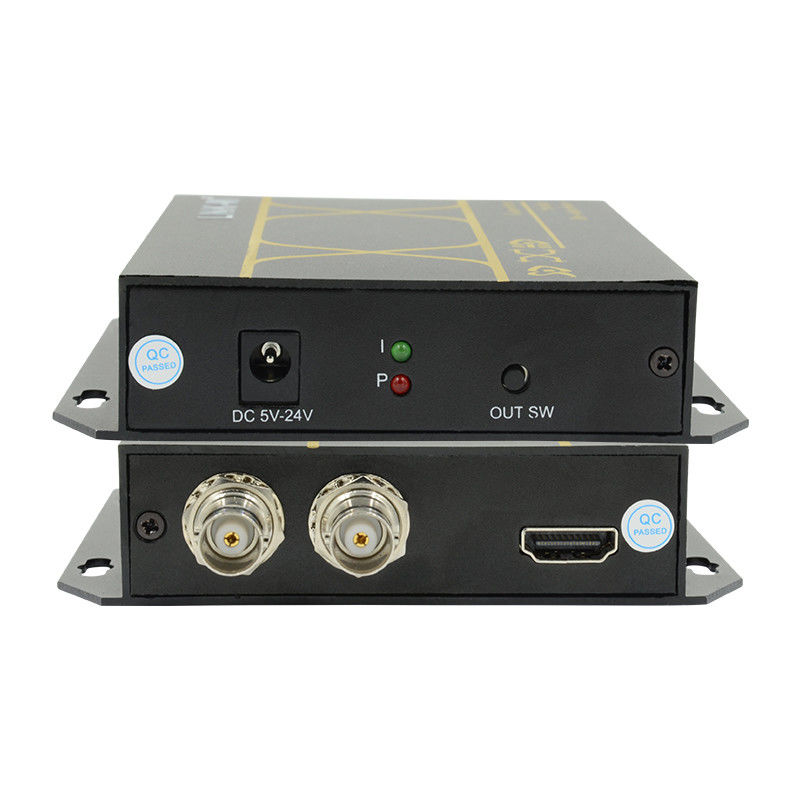

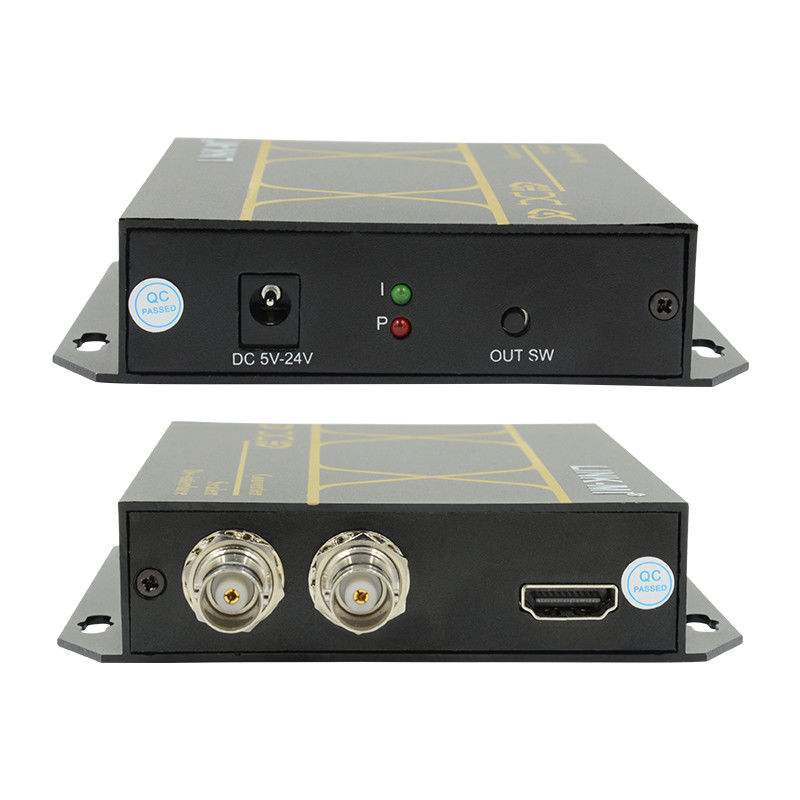

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, marítima...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
