Equipo de transmisión de vídeo inalámbrico de 400M sin cable 3G SDI/HDMI Extender
Introducción

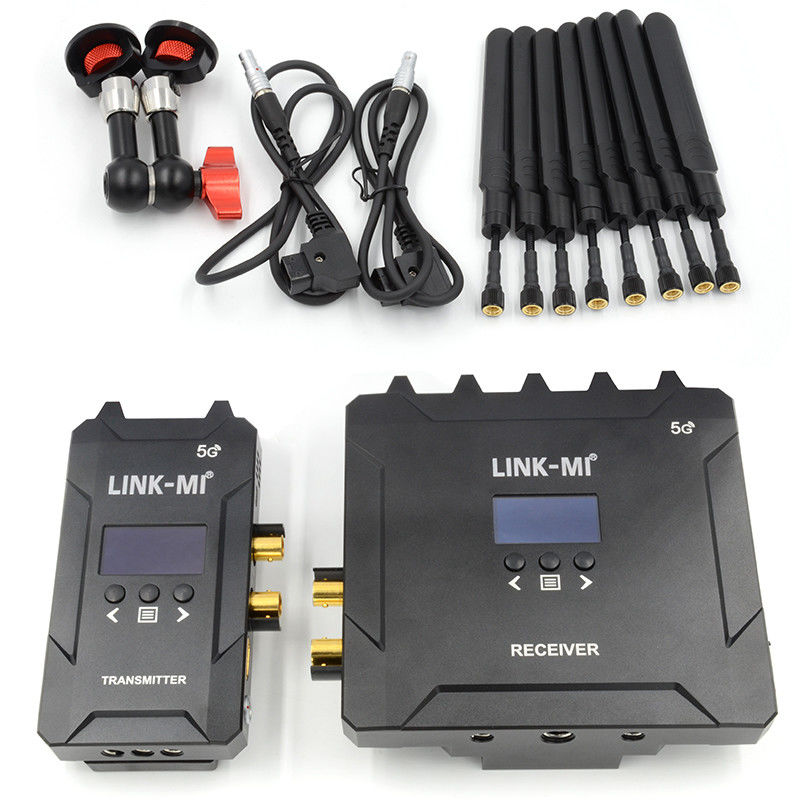

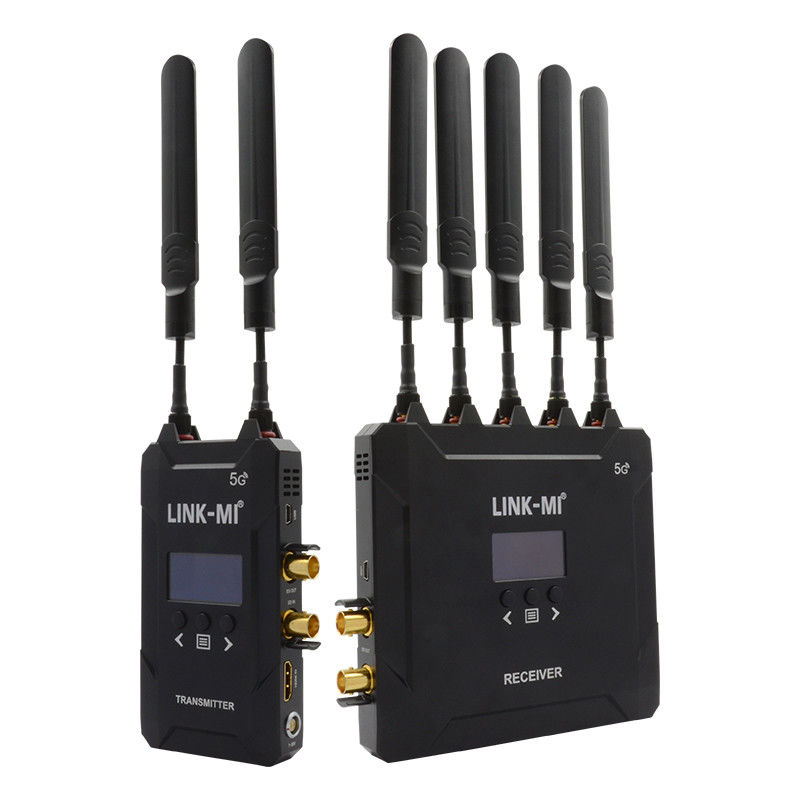

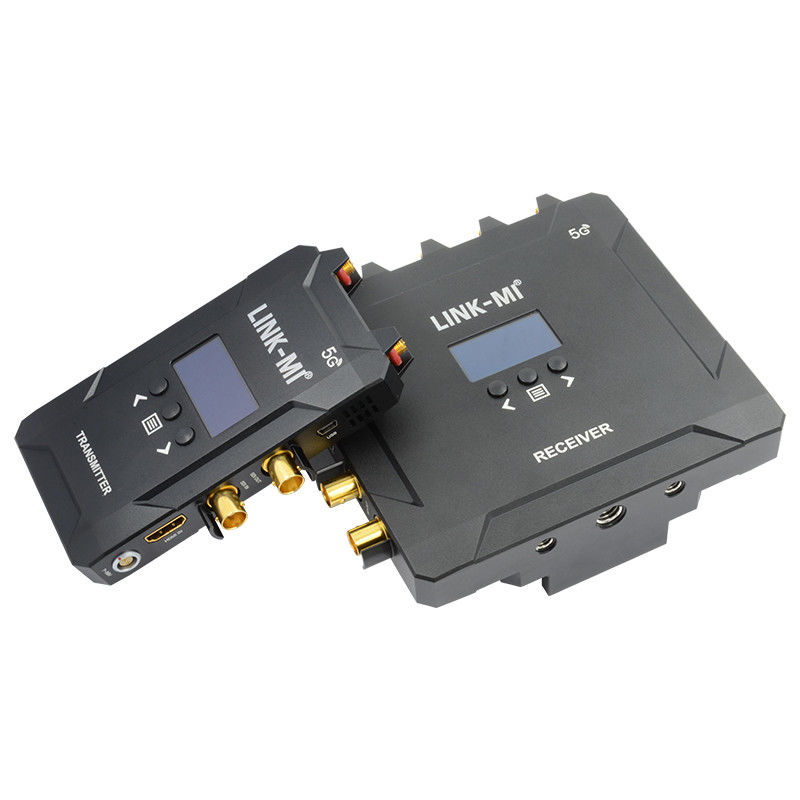

LINK-MI LM-WHS400 Estos productos de transmisión HDMI/SDI HD inalámbricos que utilizan el más alto nivel de tecnología de comunicación inalámbrica permiten transmitir sin pérdidas, sin comprimir,sin retraso 3G SDI o señales HDMI Full HD Este producto incluye un transmisor y un receptor, y está equipado con una interfaz 3G/HD SDI y una interfaz HDMI full HD. El transmisor tiene dos antenas y el receptor tiene cinco antenas.La frecuencia de funcionamiento de las antenas es 5.1GHz ~ 5.9GHz, y la frecuencia puede ser cambiable a través de la configuración del software para adoptar los requisitos regulatorios inalámbricos en el mundo.
Características
1. compatible con HDMI 1.3
2Apoya el estándar SMPTE 425M, SMPTE 424M, SMPTE 292M
3. Apoya las entradas y salidas HDMI y 3G-SDI
4. Soporte de punto a punto y topología de red punto a múltiples
5Apoya resoluciones de hasta 1080P@60Hz, cero retraso y sin compresión
6Apoya la banda de frecuencia ISM de 5 GHz, un máximo de 10 canales de frecuencia seleccionados por botones con pantalla OLED
7El alcance máximo de transmisión es de 1300 pies (~ 400 metros)
8Apoyo a la visualización del estado de alimentación de CC, estado de vídeo y receptor RSSI por OLED
9Apoyo a una amplia gama de alimentación, de 7 a 36 V.
10Soporte Opcional Sony F970, montaje en V y montaje en G, hebilla de la batería, conveniente para la instalación y reemplazo de la batería en el campo
11. Apoyar el nivel de protección ESD de ±8 KV (HBM, descarga de contacto)
12Casilla industrial, estable, fiable y conveniente
Especificación
| Punto de trabajo |
Descripción |
| Interfaz |
Transmisores |
Receptor |
| Entrada SDI ((BNC femenina);SDI Loop out ((BNC femenina); Entrada HDMI ((Tipo A femenino); Entrada CC ((LEMO femenino de 2 pines) |
Salida SDI ((BNC mujer); Salida HDMI (tipo A mujer); Entrada CC ((LEMO de 2 pines mujer) |
| El poder |
El valor de la luz emitida por el conductor será igual o superior a: |
| Ancho de banda de vídeo |
Frecuencia máxima de reloj TMDS 148.5MHz, 4.45Gbps |
| Resolución y distancia |
1080P@60Hz 1300 pies |
| Formatos de audio |
SDI integrado en 4 canales de 24 bits/48KHz |
| Ancho de banda |
40 MHz |
| Banda de frecuencia |
5.0 GHz ~ 5.9 GHz, configurable con China, Estados Unidos, Japón, Europa, etc. |
| Potencia de transmisión |
Máximo de 21 dBm |
/ |
| Recibir la sensibilidad |
/ |
- 75 dBm |
| Metadatos del SDI |
El código de tiempo ((LTC VITC1 VITC2);Control remoto ((Trigger); |
| Nivel de la DSE |
HBM +/-8kv (descarga por contacto) |
| Dimensión |
(L x O x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x O x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Peso neto |
0.232 kg por unidad (sin inclusión de antena) |
0.512 kg por unidad (sin inclusión de antena) |
| Temperatura |
0 ~ 40 °C (funcionamiento), -20 ~ 60 °C (estoque) |
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

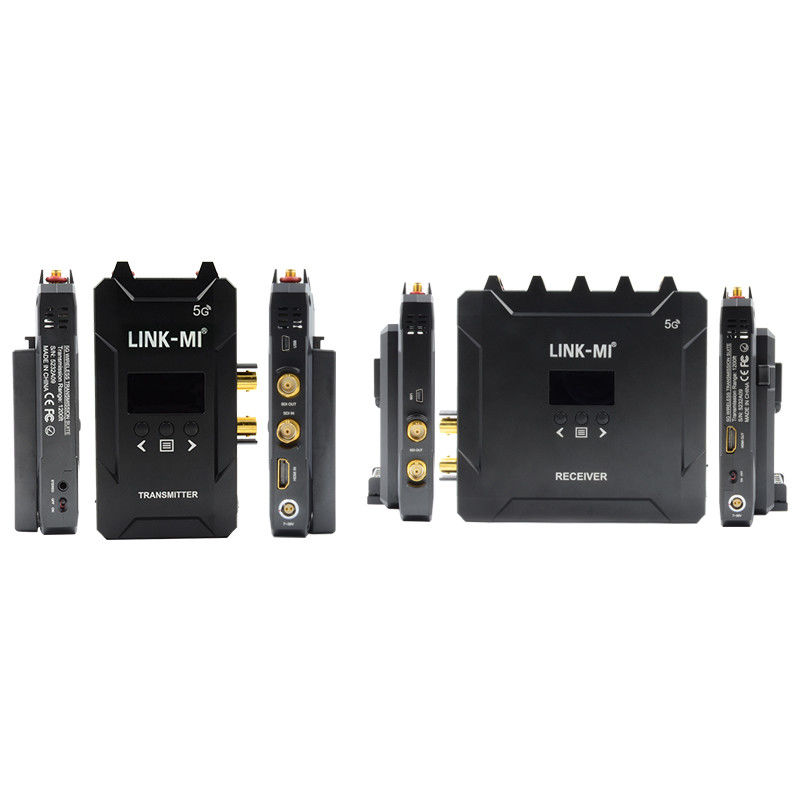

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-WHS400 400M Transmisor de transmisión HDMI inalámbrico...
