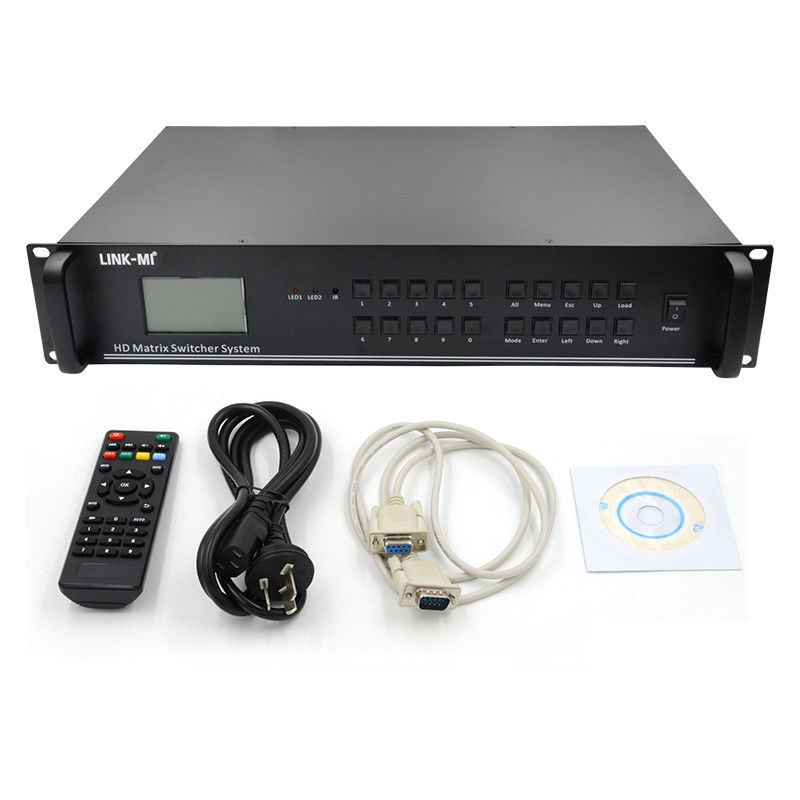

4K Video Matrix 8X8 HDMI Matrix Switcher Sistema de soporte RS232 Control remoto TCP/IP
Introducción
LINK-MI LM-MX88H 4K 8x8 Matrix Switcher es un dispositivo profesional de conmutación de señal de video de alto rendimiento para el conmutación cruzada de múltiples entradas y salidas de señal de video.Adopta un chip avanzado de procesamiento de imágenes de alto rendimiento para minimizar la atenuación de la transmisión de la señal, la imagen y la señal de sonido pueden ser de alta fidelidad de salida.
La Matrix se utiliza principalmente en ingeniería de radiodifusión y televisión, salas de conferencias multimedia, ingeniería de pantallas grandes, enseñanza de televisión,Centros de mando y control y otras ocasionesEste producto admite teclas de chasis, control remoto infrarrojo, puerto serie RS-232, TCP/IP (no estándar) y código de control abierto para control central.
Características
1Diseño estructural integrado, entrada HDMI estándar 8 y salida HDMI 8, compatible con HDMI, formato de señal DVI, soporte HDCP1.4 versión;
2Apoya la resolución más alta: 3840x2160P@30Hz;
3Apoya la función de transmisión transparente de EDID, y también establece información de identificación fija de EDID;
4ancho de banda de la interfaz de 3,4 Gbps (ancho de banda total de 10,2 Gbps);
5. Soporte para Blu-ray DVD u otros dispositivos que requieren decodificación HDCP;
6. Con función de memoria de apagado y función de protección de campo de apagado;
7. Múltiples modos de control: botón estándar del chasis, control remoto infrarrojo, puerto serie RS-232, control central, control TCP-IP opcional;
8Fuente de alimentación: 100~240 V CA, 50/60 Hz.
Especificación
| Número de modelo. |
Se trata de un sistema de control de las emisiones de gases de escape. |
|
Entrada de vídeo
|
|
Ingreso
|
HDMI 1.4 y HDCP1.4
|
|
Conector de entrada
|
HDMI uno.4
|
|
Resistencia de entrada
|
50Ω
|
|
Salida de vídeo
|
|
Producción
|
HDMI, DVI, VGA
|
|
Conector de salida
|
HDMI uno.4
|
|
Impedancia de salida
|
50Ω
|
|
Señales de vídeo
|
|
Ganancias
|
0 Db
|
|
Señales de vídeo
|
HDMI, DVI, VGA
|
|
Resolución máxima de soporte
|
Se aplican las reglas siguientes a las emisiones de gases de efecto invernadero:
|
|
Gestión del EDID
|
Apoyar la función de transmisión transparente EDID y la función de vinculación EDID
|
|
Gestión del HDCP
|
Apoya la protección de contenido digital de alto ancho de banda estándar HDCP 1.4.
|
|
Señales de audio
|
|
Audio digital
|
Apoya la transmisión de audio HDMI
|
|
Sección de control
|
|
Puerto de control en serie
|
Conector femenino RS-232 de 9 pines
|
|
Control remoto de infrarrojos
|
Control remoto infrarrojo predeterminado
|
|
Control del panel frontal
|
El botón
|
|
el protocolo
|
TCP/IP mediante el control de PTNET (panel programable)
|
|
Las condiciones de producción son:
|
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Temperatura
|
-20 ~ +70 °C
|
|
Humedad
|
10% ~ 90%
|
|
Consumo de energía
|
40 W
|
|
Tamaño del chasis
|
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
|
|
Peso del producto
|
6.75 kg
|
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

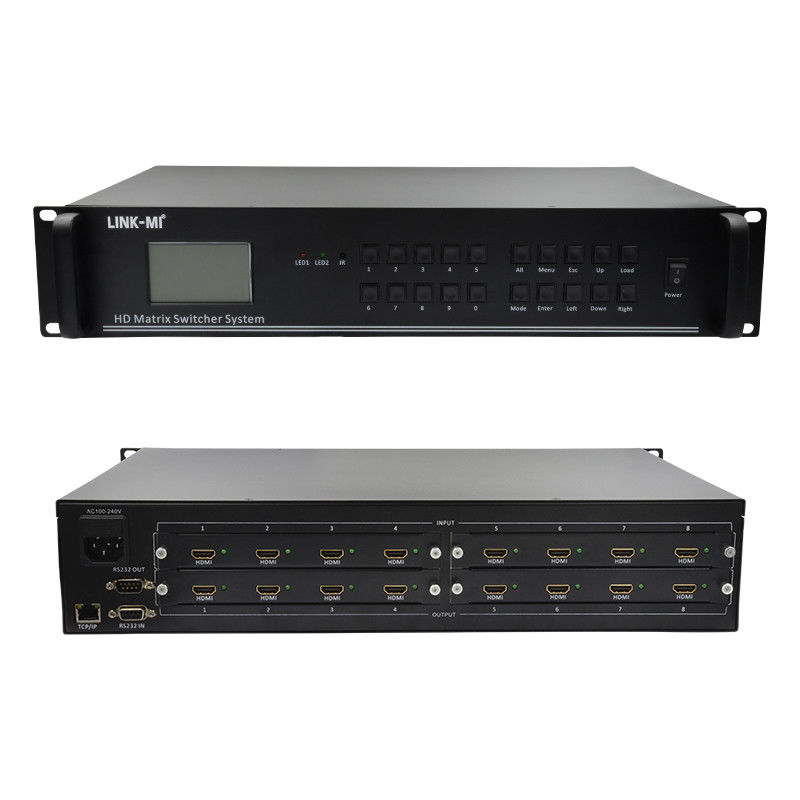

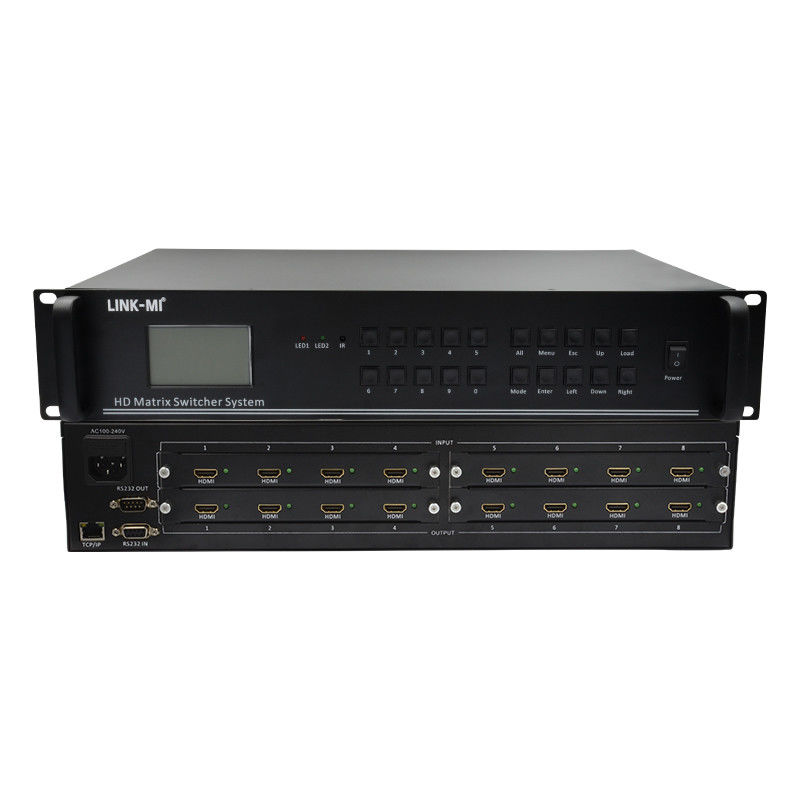

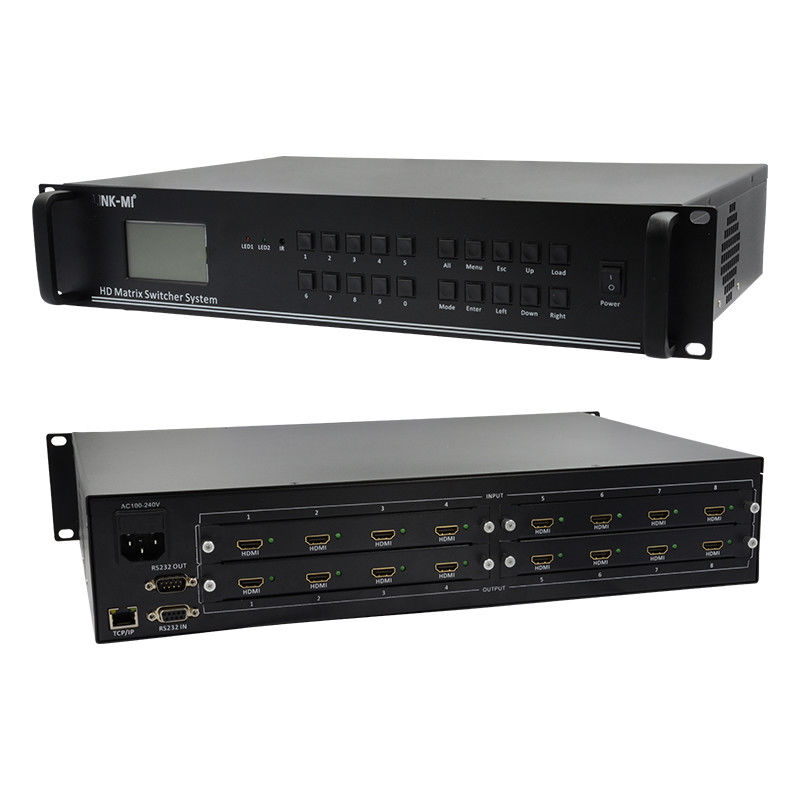

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-MX88H 8x8 Sistema de conmutación de matriz híbrida.pdf
