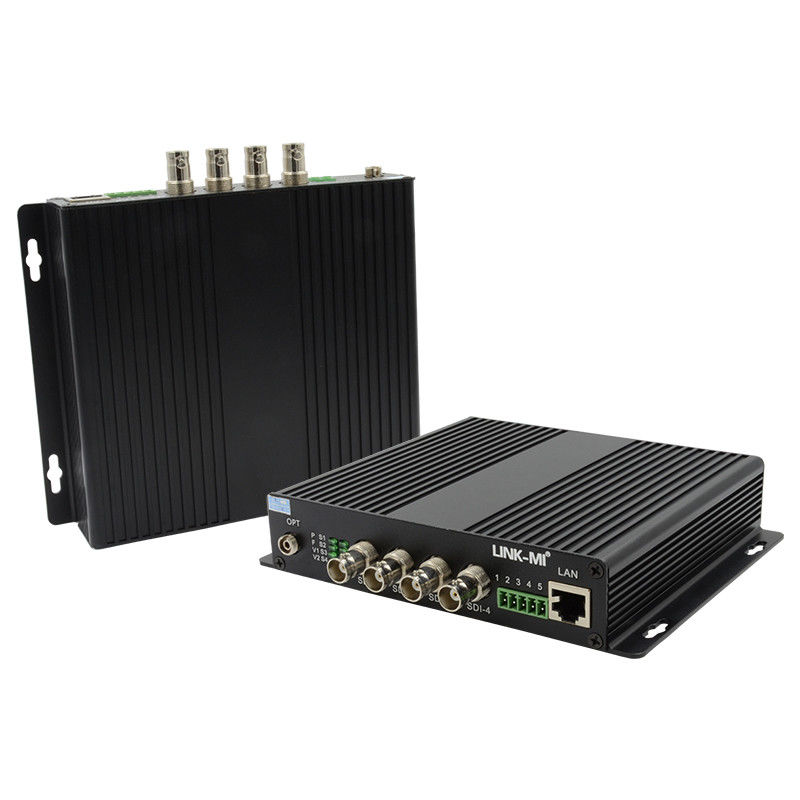

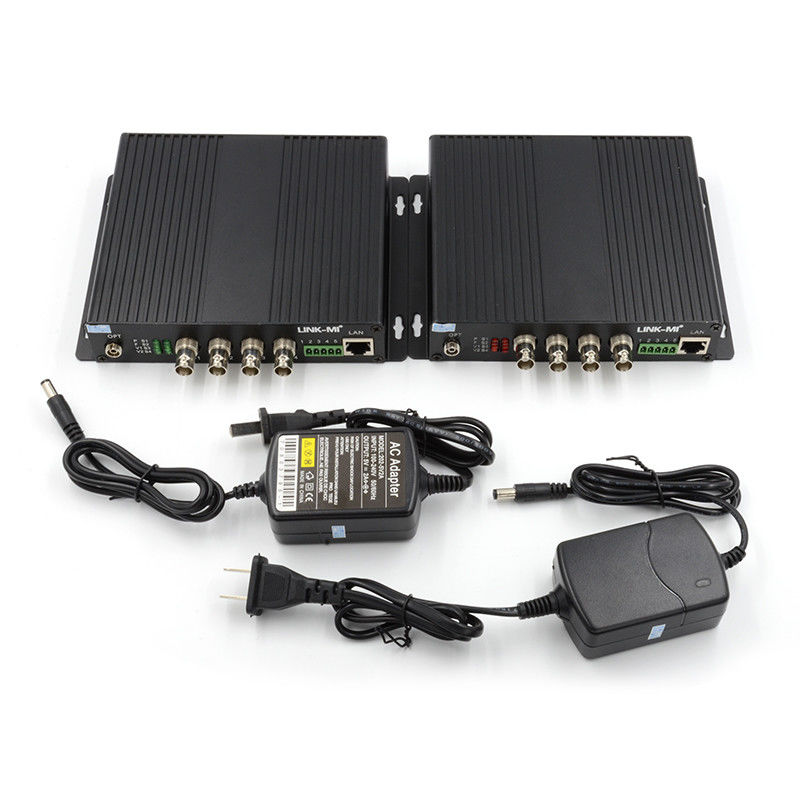

4ch multifunción / HD-SDI para el convertidor de fibra
Introducción
LINK-MI LM-SF44N El convertidor de vídeo a fibra SDI es una solución ideal y económica para aplicaciones de radiodifusión o vigilancia.,Los convertidores de fibra de video de la serie SDI se utilizan típicamente en aplicaciones donde las cámaras tienen capacidades P/T/Z.El diseño Plug and Play garantiza la facilidad de instalación y operación. Los ajustes electrónicos y ópticos nunca son necesarios. Los indicadores LED se proporcionan para monitorear instantáneamente el estado del sistema. Los dispositivos están disponibles para instalación independiente o montada en rack,que sea adecuado para diferentes entornos de trabajo.
Características
1, Compatible con las señales estándar SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI y SMPTE-259M SD-SDI, con soporte para 1485Mb/s y 270Mb/s, velocidad de 2.97Gbps
2, soporte 1ch 10/100M Ethernet con interfaz RJ45 y 1ch bidireccional/unidireccional RS485/RS232 con interfaz terminal Phoenix, hasta 115,2Kb/s
3, soporte para 1080P@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 y otros formatos de vídeo.
4, Entrada con función de ecualización del cable para compensar la pérdida de transmisión del cable
5, Circuito de protección ESD y sobretensiones incorporado para evitar daños por electricidad estática y rayos
6, Proporcionar alarma de desaparición óptica, alarma de falla de energía remota, indicación del estado de la señal de salida e indicación del estado de bloqueo de la señal de entrada
7, tipo independiente o tipo de tarjeta instalado en chasis de montaje en bastidor de 19'4U.
Especificación
| Opitcal: |
| longitud de onda |
1310nm, 1550nm |
| Voltado de entrada/salida de vídeo digital en serie |
El valor máximo típico es 800mVp-p, 600~1000mVp-p |
| Tipo de fibra |
con una capacidad de transmisión superior a 100 W,62.5/125u multimodo,9/125u monomodo, fibra única o fibra doble |
| Pérdida de retorno de señal de video |
Las emisiones de CO2 de los sistemas de radiofrecuencia de alta intensidad se calcularán en función de las emisiones de radiofrecuencia de alta intensidad. |
| Conector óptico |
SC, FC |
| Distancia |
La velocidad máxima máxima de la unidad de ensayo es de 0,05 m/s. |
| Los datos: |
| Protocolo de datos |
Unidireccional o bidireccional RS485 o RS422 o RS232, seleccionable |
| Tasa de datos |
0 ~ 115,2 Kbps |
| Tasa de errores |
< 10 a 9 |
| Conector |
Bloque de terminales estándar industrial (también puede configurarse con interfaces como DB9/DB25) |
| Ethernet: |
| Modo de trabajo |
Las instalaciones de doble o medio piso |
| Tasa de datos |
10/100 Mbps (Auto) |
| Terminal de conexión |
RJ45 |
| Video: El hombre |
| |
Ingreso SDI |
| Tipo de señal SDI |
MPTE259M,292M,344M,424M |
| Las tasas de datos |
143Mbit/s 2.97Gbit/s |
| Equalización del cable |
≤ 140 metros de Belden 1694A a 1,485 Gbps
≤ 400 metros de Belden 1694A a 270 Gbps
|
| Conector |
BNC 75 Ohm |
| En general: |
| Potencia de entrada |
5 V de corriente continua |
| Consumo de energía (máximo) |
5W |
| Temperatura de funcionamiento |
Entre 0°C y 55°C |
| Temperatura de almacenamiento |
-20 °C a 70 °C |
| Humedad de funcionamiento |
0 ~ 95% (no condensado) |
| Dimensión para el convertidor ((TX&RX) |
Las dimensiones de las placas son las siguientes: |
| Dimensión para el paquete de 1 par |
Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. |
| Peso neto |
1.75KG |
| Peso bruto |
2 kilos |
| Material de la caja |
de aluminio |
Diagrama de conexión

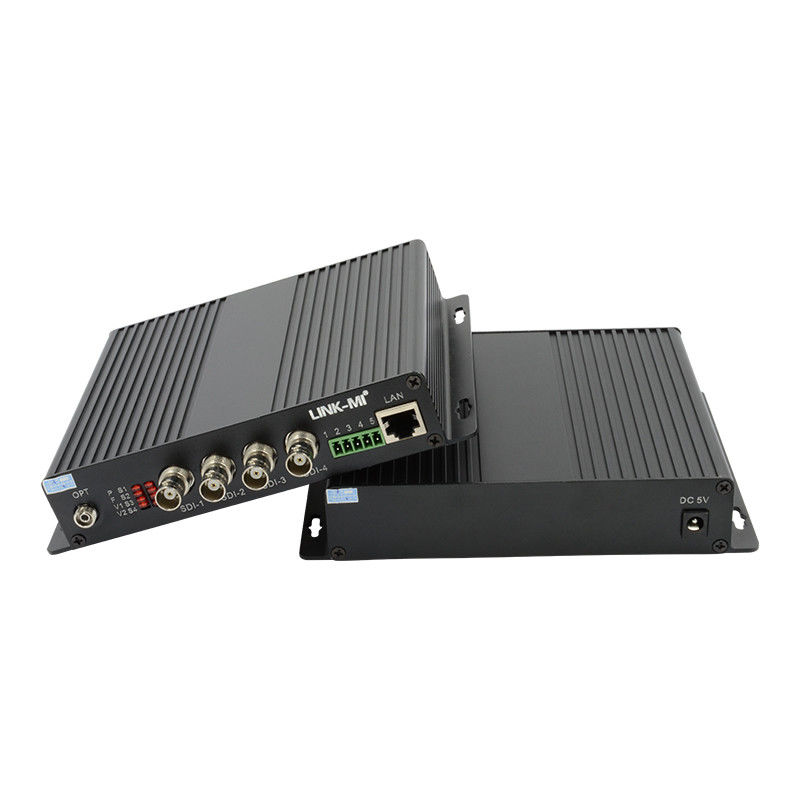

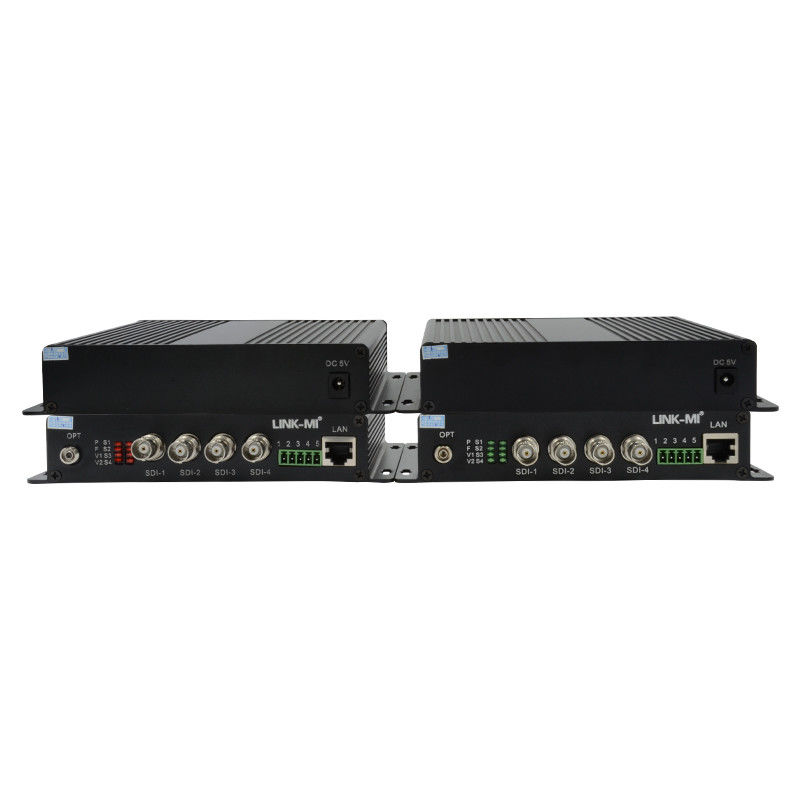

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, marítima...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-SF44N 4CH HD-SDI para el convertidor de fibra (NUEVO).pdf
