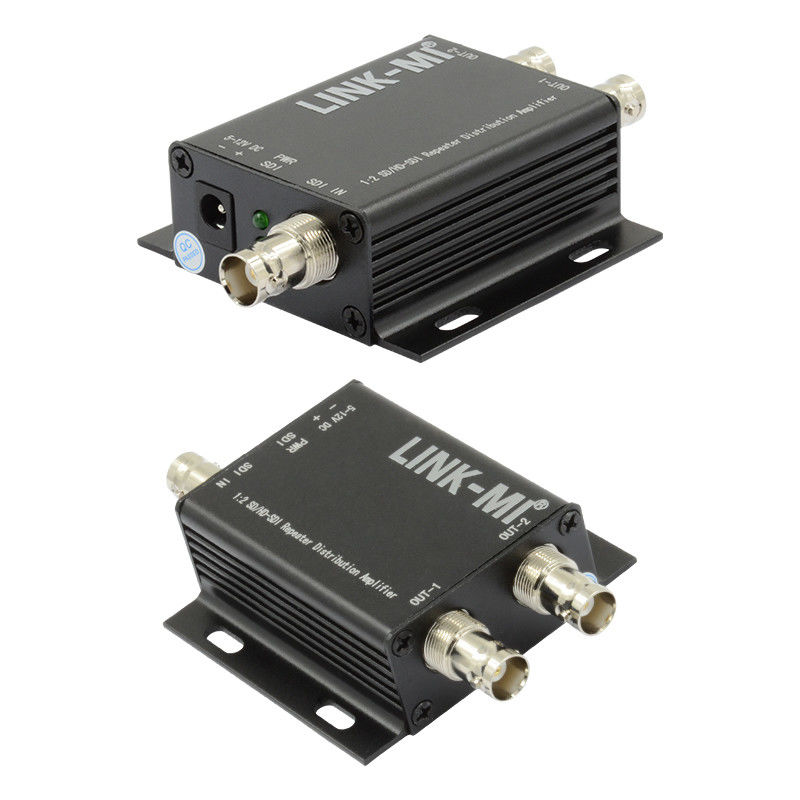

Repetidor de vídeo 1X2 SDI Repetidor de vídeo 1 a 2 Extensor
Introducción
LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier es un amplificador de repetición y distribución de 1 a 2 con función de re-reloj.Luego vuelve a transmitir dos salidas SDI para multi-visualización en tiempo real. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Características
1. Estándar SDI:3G-SDI, HD-SDI, SD-SDI
2Las velocidades de datos: 270 Mbps/1.485 Gbps/2.97 Gbps
3. Tipo de señal: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Dos salidas separadamente amortiguadas
5Equalización del cable (Beldon 1694A)
6. Capacidad de función de re-reloj
Especificación
|
Señales de entrada
|
1×BNC SDI
|
|
Tipo de señal SDI
|
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
|
Apoyo de vídeo
|
No obstante, la Comisión no ha adoptado ninguna decisión en este sentido.
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
1080p@50/59.94/60
|
|
Amplitud de la señal SDI
|
0.8Vp-p
|
|
Impedancia
|
75Ω
|
|
Tipo de acoplamiento SDI
|
Acoplamiento de CA
|
|
Jitter de señal SDI (típico)
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
3G-SDI≤0,4 UI
|
|
Señales de salida
|
2×BNC SDI
|
|
La distancia máxima.
|
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
|
|
Rango de temperatura de funcionamiento
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Rango de temperatura de almacenamiento
|
-20°C~60°C/-4°F~140°F
|
|
Rango de humedad de funcionamiento
|
20~90% de Hg (sin condensación)
|
|
Fuente de alimentación
|
5 ~ 12 V de corriente continua
|
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

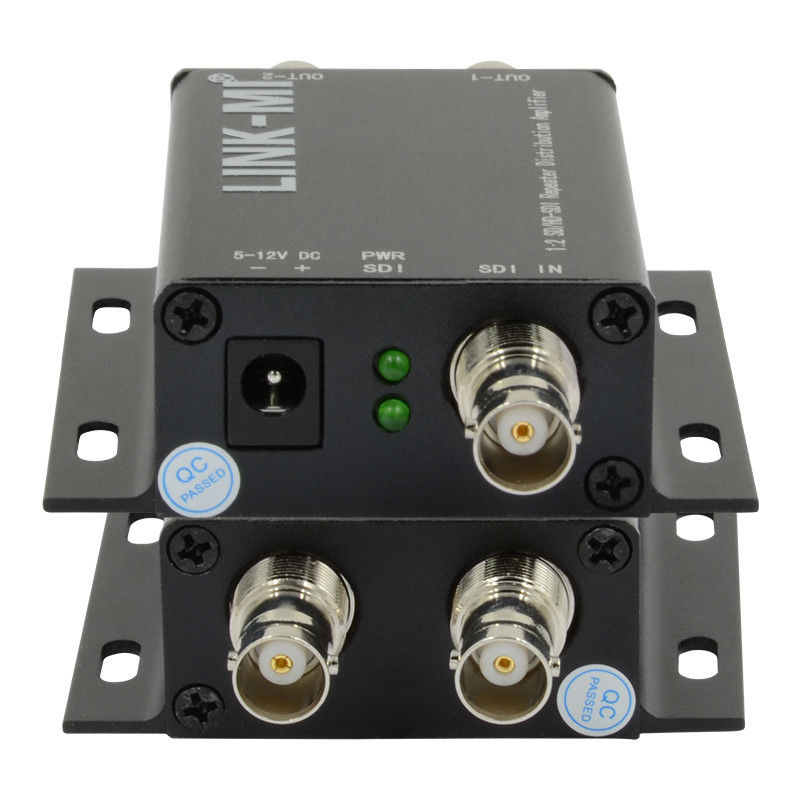

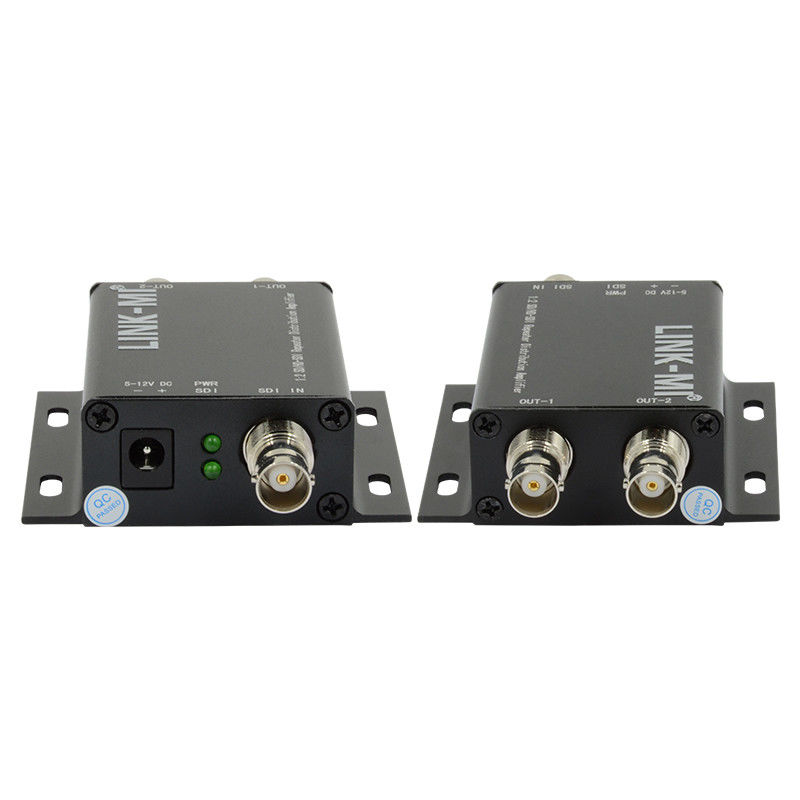

Descripción del panel
