Convertidor de fibra de medios de datos SDI
Introducción

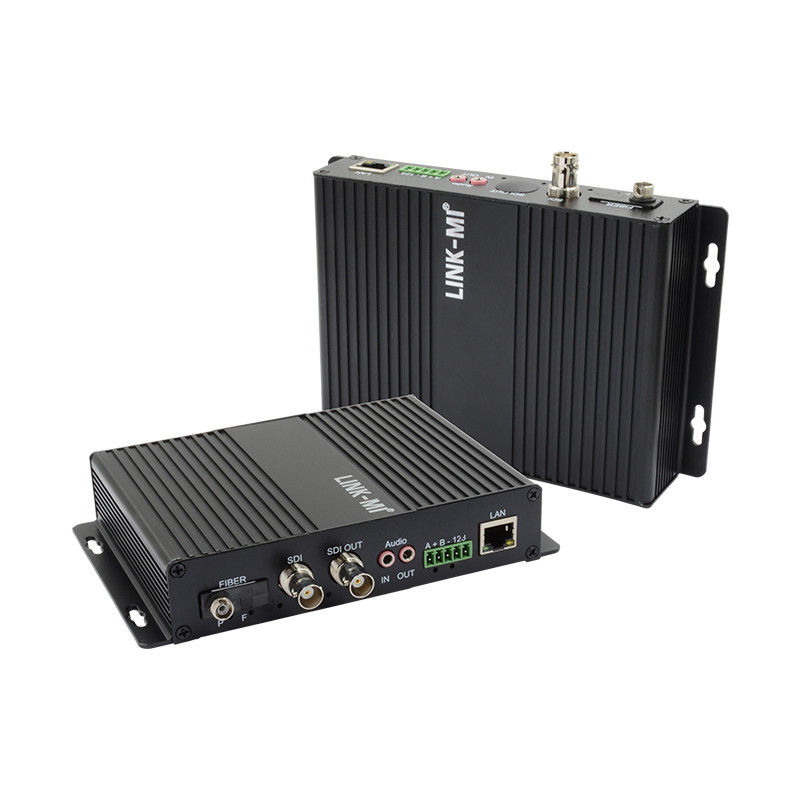

LINK-MI LM-SF02 El convertidor de HD/3G-SDI a fibra incluye un transmisor y un receptor, que es un dispositivo de transferencia de bajo costo para video unidireccional HD/3G-SDI,Transmisión de datos 1ch 10/100M Ethernet y 1ch rs422 por cable de fibra óptica de modo único y multimodoEstá diseñado por tecnología de transferencia óptica digital y admite señales SMPTE292M / SMPTE259M / SMPTE424.que admite 16PCS tarjetas de inserción de receptor con 2pcs 90 ~ 240V fuente de alimentación.
Características
1. Video 3G/HD-SDI (señal de audio integrado) a través de una fibra con transmisión a larga distancia sin pérdidas
2Apoya la transmisión de datos de control unidireccional o bidireccional 1CH RS485 o RS422 o RS232, 1ch full duplex 10/100M Ethernet.
3. ASIC integrado diseño de tecnología con derechos de propiedad intelectual independientes
4Diseño avanzado de circuitos, programa de hardware completo para garantizar la fiabilidad del equipo, la consistencia y la estabilidad
5. Ampliamente utilizado en la transmisión en vivo de televisión, videoconferencia de alta definición, vigilancia de vídeo de alta definición y otros campos
6Apoya la transmisión de fibra de un solo modo o de varios modos (el usuario debe confirmar el tipo de cable de transmisión)
7Proporcionar una interfaz de fibra LC/FC/SC/ST comúnmente utilizada
8Distancia máxima de transmisión de hasta 120 KM a través de fibra de modo único
9Transmisión óptica de señales de vídeo y audio 3G-SDI
10. Adaptarse a SDI 270Mbps, 1.485Gbit velocidad y 3G automáticamente
11Acepta la personalización y el modo de negocio OEM.
Especificación
| Optos |
| longitud de onda |
de modo múltiple 850nm / 1300nm, de modo único 1310nm / 1550nm |
| Potencia de salida |
-10 ~ -4 dBm |
| rango de pérdidas de cadena permitido |
18dBm ~ 35dBm |
| Fibra óptica |
con una capacidad de transmisión superior a 100 W,62.5/125u de modo múltiple,9/125u de modo único |
| Sensibilidad a la luz |
Se aplican las siguientes medidas: |
| Conector óptico |
LC FC,ST,SC (seleccionable), fibras simples o dobles |
| Distancia |
El valor de la velocidad máxima de la corriente es igual a la velocidad máxima de la corriente. |
| Video-SDI |
| Tipo de señal SDI |
SMPTE 424M, SMPTE 292M y SMPTE 259M |
| Formato de vídeo |
Las medidas de control se aplicarán en el caso de los productos de la categoría 1 del anexo II.
Las condiciones de trabajo de los trabajadores de las empresas de la industria del carbón y del acero son las siguientes:
|
| Las tasas de datos |
270Mbit/s - 1,48Gbit/s, 3Gbit/s |
| Equalización del cable |
EQ del cable automático (cable Belden 1694A)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
|
| Conector |
BNC 75 Ohm |
| Video-general |
| Potencia de entrada |
5V, 0,2-2,0A |
| Consumo de energía (máximo) |
Transmisor: 2.5W Receptor: 2.5W |
| Temperatura de funcionamiento |
-20 °C a 60 °C |
| Temperatura de almacenamiento |
-40°C a 85°C |
| Humedad de funcionamiento |
0 ~ 95% (no condensado) |
| Color de la caja |
Negro |
| Material de la caja |
de aluminio |
| Dimensión |
15.5x12x3.2cm |
| Peso neto |
1 kg por par |
| Material de la caja |
de aluminio |
| El MTBF: |
>100000 horas |
| Datos obtenidos |
| Protocolo de datos |
El número de teléfono: |
| Tasa de datos |
0 ~ 500 Kbps |
| Tasa de errores |
Sección 2-9 años |
| Conector |
Terminal de Phoenix |
| Conexión Ethernet |
| Modo de trabajo |
Las instalaciones de doble o medio piso |
| Tasa de datos |
10/100 Mbps (Auto) |
| terminal de conexión |
RJ45 |
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

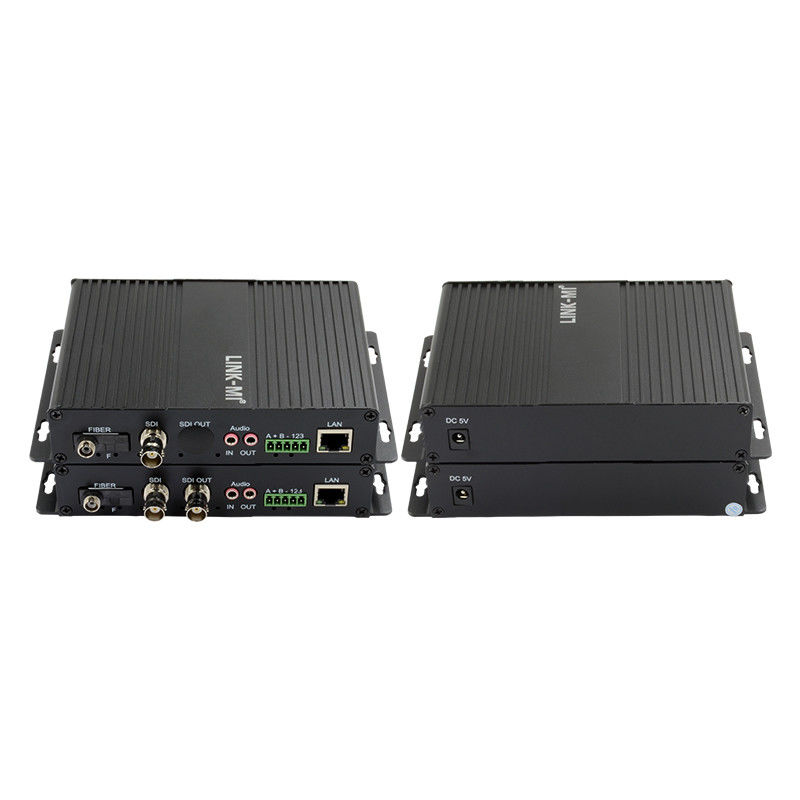

Descripción del panel
