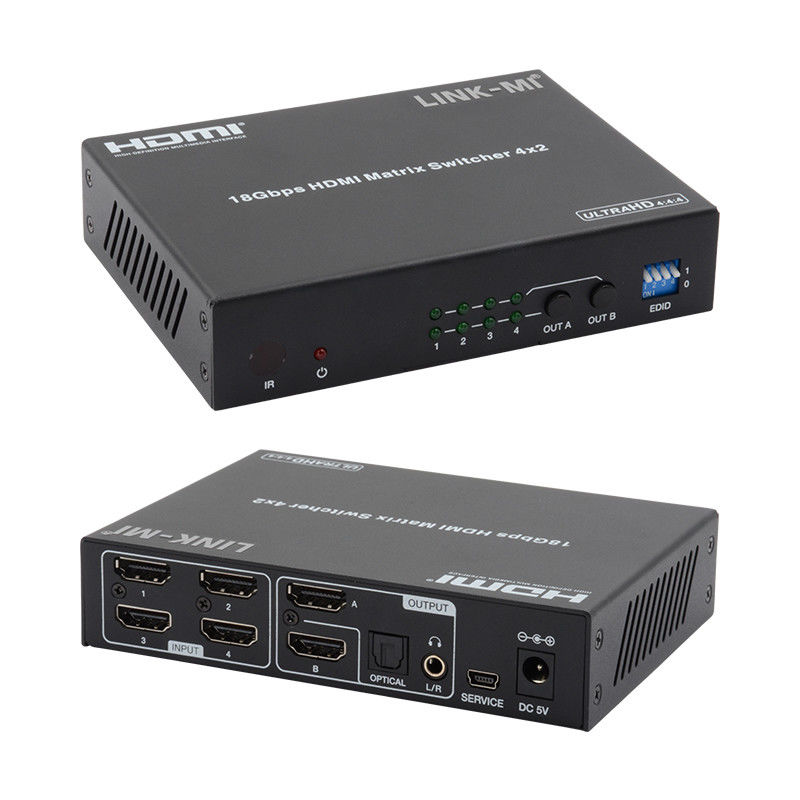

4X2 HDMI Matrix Switch Soporte de extracción de audio 4K a 1080P EDID en escala baja
Introducción
LINK-MI LM-MX42S El 4x2 HDMI 2.0 Matrix Switcher envía simultáneamente cuatro fuentes HDMI a dos pantallas HDMI.44 y HDCP 2.2. La salida A admite la desincorporación de audio a las salidas ópticas y analógicas L / R. La salida B puede admitir automáticamente la función de reducción de escala de 4K a 1080P si la fuente es 4K, pero el televisor solo admite hasta 1080P.16 configuraciones diferentes de EDID pueden satisfacer la mayoría de los casos de usoControl flexible a través de botones en el panel, control IR.
Características
1. HDMI2.0b, compatible con HDCP2.2/HDCP1.4
2. Hasta 4K2K@60Hz (4:4:4) en todos los puertos HDMI.
3Soporta audio de paso a través de hasta 7.1 canales de audio de alta definición (LPCM, Dolby TrueHD y DTS-HD Master Audio).
4Una salida de audio de embebimiento a salida óptica y analógica.
5La salida B admite 4K a 1080P en escala baja automáticamente.
6HDR, ARC, gestión inteligente de EDID.

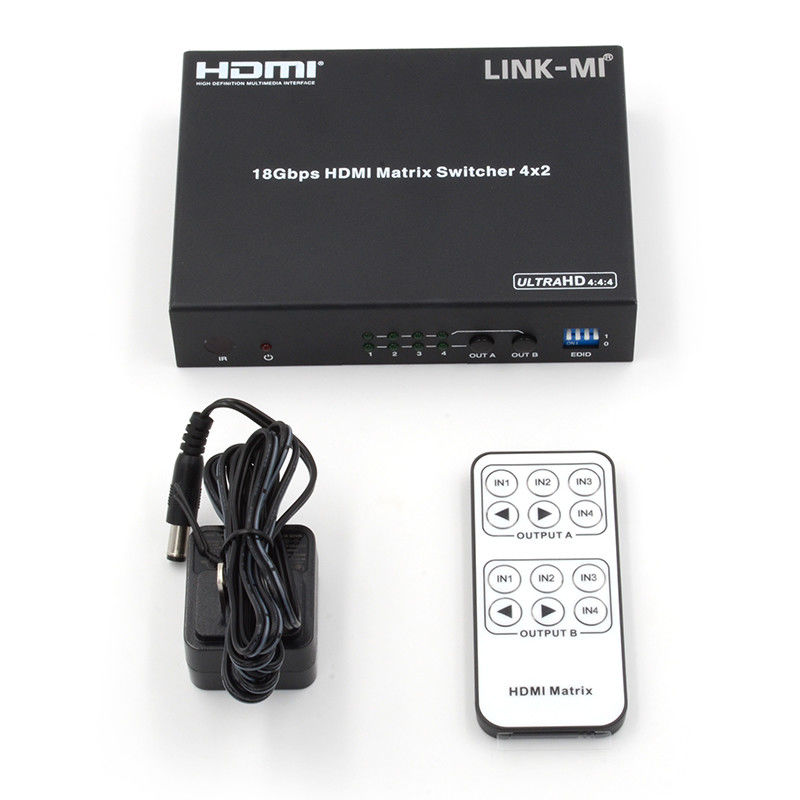

7El control es a través del botón en el panel e IR.
Especificación
| Número de modelo. |
LM-MX42S |
| Las condiciones técnicas |
| Cumplimiento HDMI |
HDMI 2. ¿Qué quieres decir?0 |
| Cumplimiento de las normas HDCP |
HDCP 2.2 y HDCP 1.4 |
| Resolución del vídeo |
4K2K@50/60Hz ((YUV4:44K2K@30Hz. Todos los televisores 3D HDMI
el formato
|
| Espacio de color |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profundidad del color |
8 bits, 10 bits, 12 bits |
| Formatos de audio HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1, DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Formato de audio óptico |
LPCM 2CH, LPCM 5 y así sucesivamente.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Formatos de audio L/R |
Stereo analógico 2CH
|
| Protección de la DSE |
Modelo del cuerpo humano: ±8 kV (descarga en el espacio entre el aire), ±4 kV (descarga por contacto) |
|
Conexiones
|
| Puertos de entrada |
4×HDMI Tipo A [hembra de 19 pines]
Ventana del receptor 1×IR
|
| Puertos de salida |
2×HDMI Tipo A [hembra de 19 pines]
1×L/R audio fuera [3.5mm Stereo Mini-jack]
1 × salida de audio óptico [S/PDIF]
|
|
Mecánica
|
| Vivienda |
Revestimiento metálico |
| El color |
Negro |
| Las dimensiones |
12.5 mm ((W) × 9.5 mm ((D) × 2.5 mm ((H)
|
| Peso |
363 gramos |
| Fuente de alimentación |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las emisiones de gases de efecto invernadero de los vehículos de combustión interna y de los vehículos de combustión interna se calcularán en función de las emisiones de gases de efecto invernadero de los vehículos.
|
| Consumo de energía |
3.2W (máximo) |
| Temperatura de funcionamiento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura de almacenamiento |
-20°C ~ 60°C / -4°F ~ 140° |
| Humedad relativa |
RH 20~90% (sin condensación) |
| Nota: Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

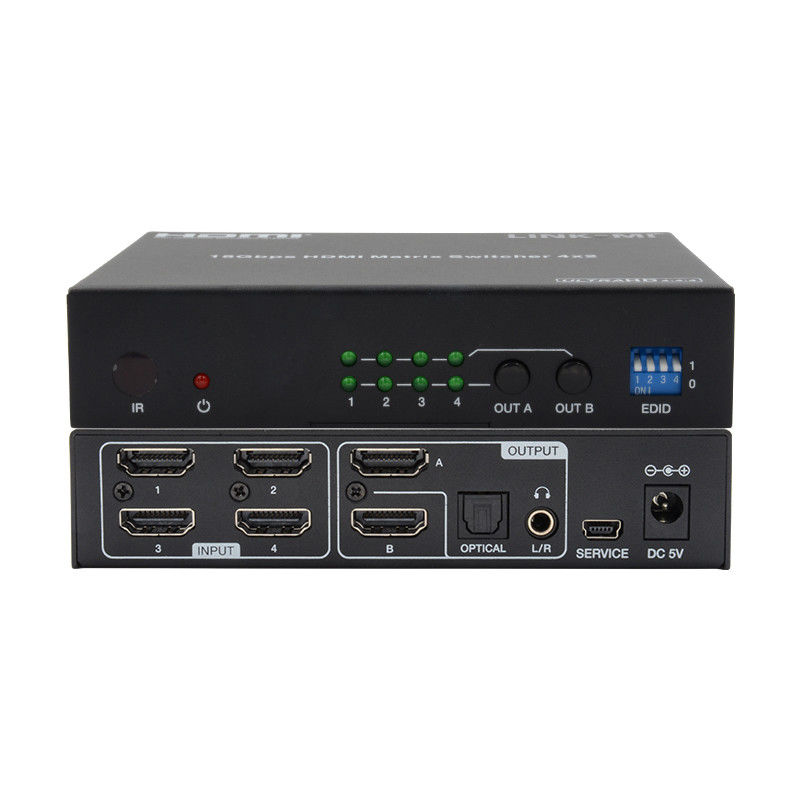

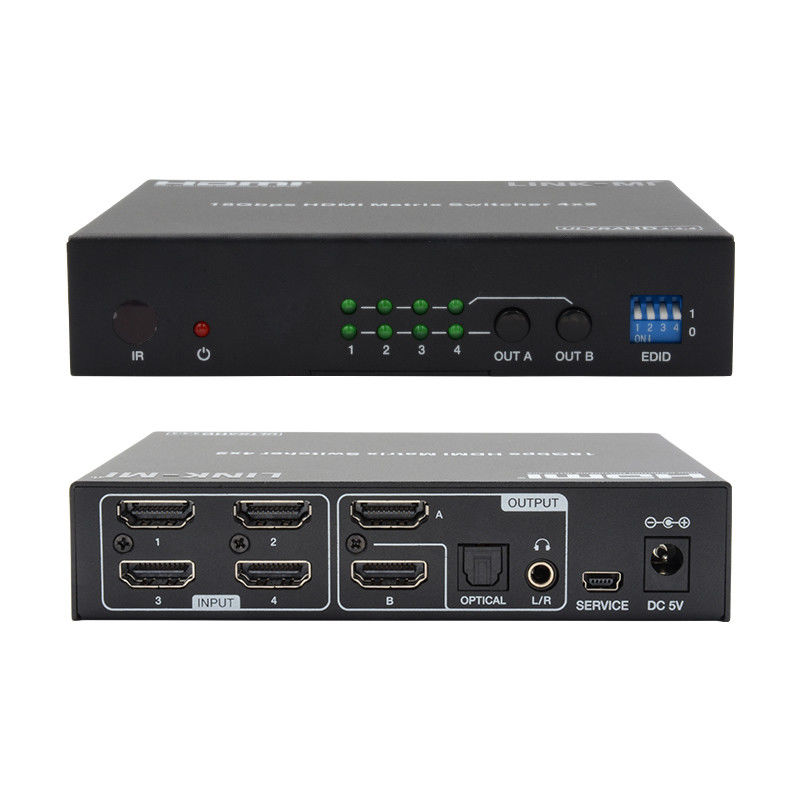

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-MX42S 4x2 HDMI 2.0 conmutador de matriz.pdf
