1x4 SDI Splitter Transmisión 3G/HD/SD Video Splitter
Introducción
LINK-MI LM-PSD14 Broadcast 1x4 3G/HD/SD SDI splitter Upscale PAL/NTSC/720P a 1080I/1080P es un splitter de señal 3G/HD/SD SDI dedicado, que integra FRCS (sistema de conversión de velocidad de fotogramas),Receptores SDI y codificador SDI, puede convertir las señales 3G/HD/SD SDI a diferentes resoluciones de señales de video 3G/HD/SD SDI. Al mismo tiempo, este 3G/SD/HD SDI Splitter admite audio desintegrado de la señal 3G/HD/SD-SDI,y integrado en las salidas SDI.
Apoya la función de regeneración de reloj único a la función de distensión en el tiempo para mantener la calidad estable de la señal de salida, así como cumple con el estándar de difusión.LM-PSD14 función integrada de conversión hacia arriba/hacia abajo, entrada de señal SDI adaptativa y salida seleccionable 1080p/1080i/720p, etc. La conversión hacia abajo puede seleccionar el corte izquierda / derecha o arriba / abajo con negro. También puede admitir la salida de pantalla completa.
Características
1Basado en la tecnología LINK-MI de tercera generación
2Apoya la entrada de señal SDI 3G/HD/SD
3Apoya la salida de señal SDI 3G/HD/SD
4Apoya el formato de vídeo 1080p/1080i/720p/480i/576i
5Apoya 1080PSF/ 720P 30/25/24Hz
6. Adaptativamente señal de entrada SDI
7. Ingreso SDI de audio incrustado
8. SDI Ingresador de audio de salida
9Tres modos son libres de elegir.
10. Soporta la función de conversión hacia arriba y hacia abajo
11. Con tres modos se puede seleccionar libremente en la función de conversión hacia abajo
12- Recuperación del reloj.
13. Las características especiales se pueden personalizar
Especificación
| Nombre |
Transmisión 1x4 3G/HD/SD Divididor SDI |
| Número de modelo. |
LM-PSD14: las condiciones de los productos |
| Ingreso SDI |
Señales |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps a 2,97 Gbps |
| Capacidad de ecualización |
100M ((3G SDI,1694A) |
| Impedancia |
75Ω |
| Salida del SDI |
Señales de salida |
SIGNAL de vídeo digital en serie SDI de alta definición |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps ~ 2.97 Gbps |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

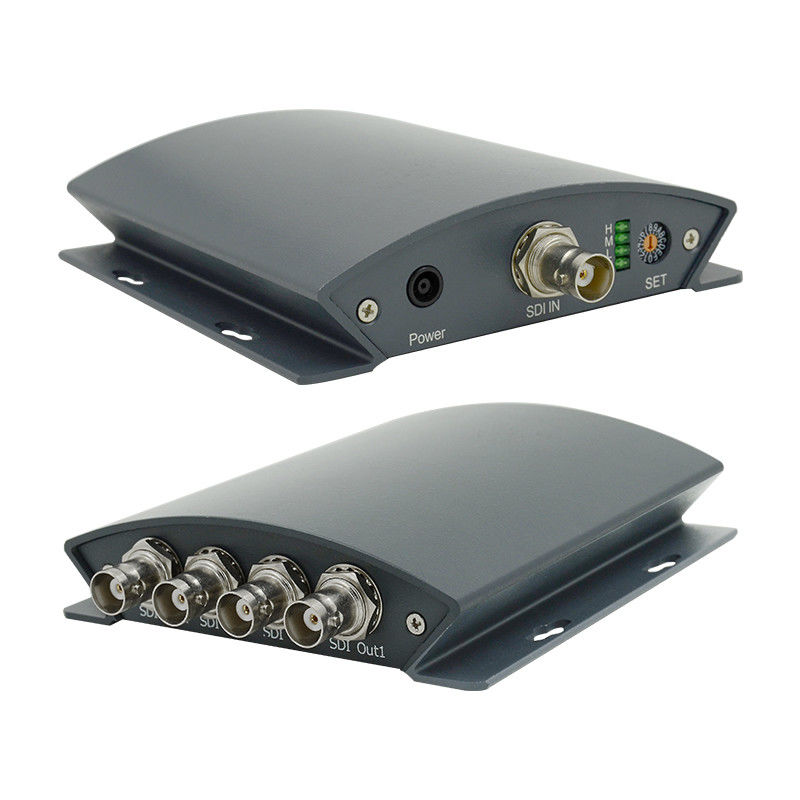

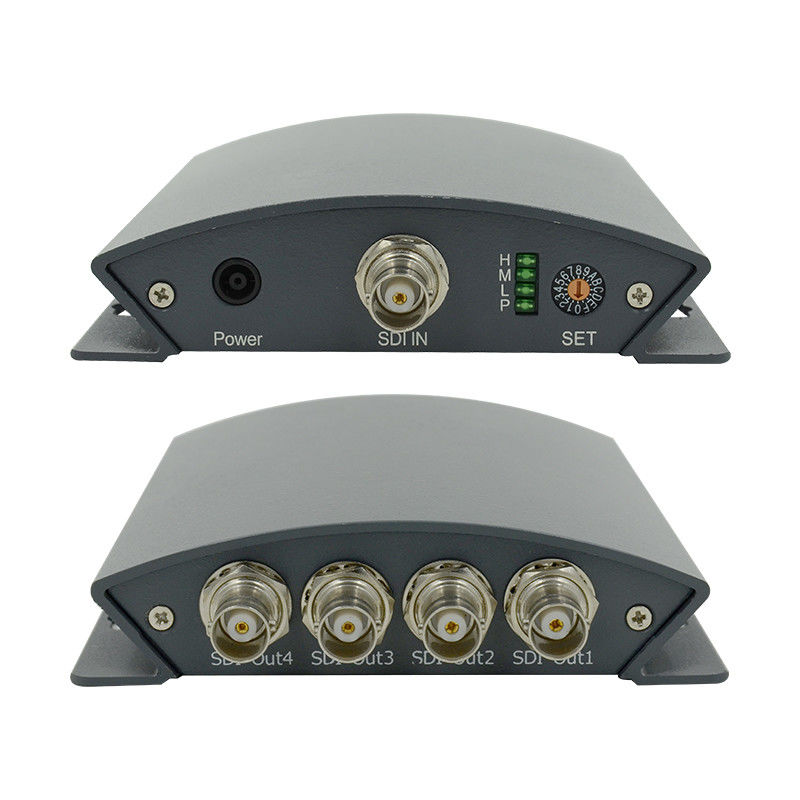

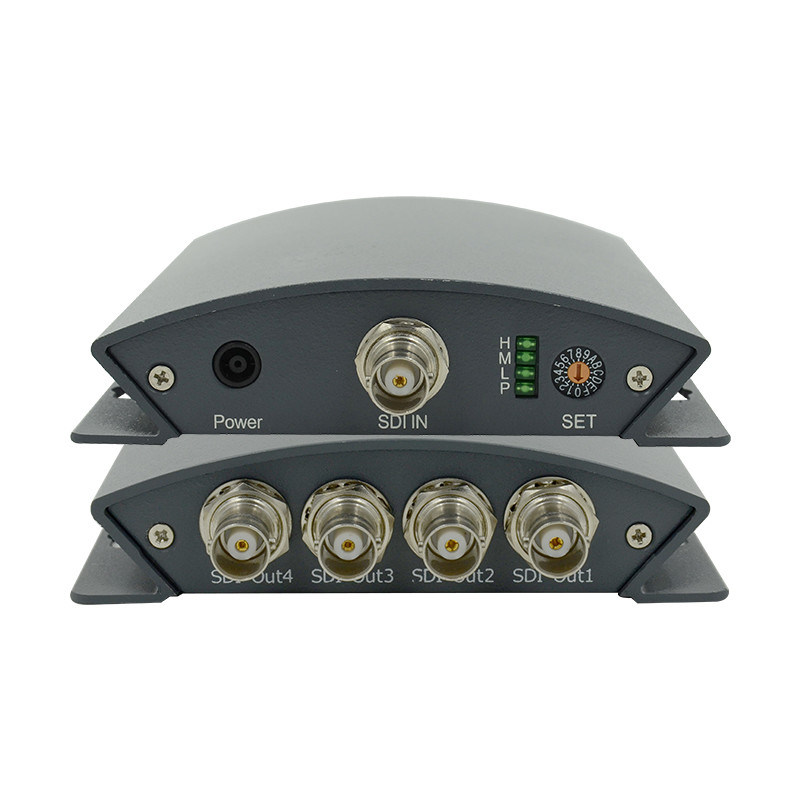

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PSD14 Transmisión 1x4 3G_HD_SD SDI Splitter.pdf
