La señal AV/CVBS admite SDI para el adaptador de conversión de video BNC
Introducción
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI to BNC Video Converter Adaptador se aplica al convertidor de señal SDI 3G/HD/SD, integra FRCS (sistema de conversión de velocidad de fotogramas),Receptores SDI y codificador CVBS, puede convertir la señal SDI 3G/HD/SD en video CVBS compuesto.LM-PSC01 AV/CVBS Signal admite SDI a BNC Video Converter Adaptador admite audio desintegrado desde la señal SDI 3G/HD/SD, salida a los puertos analógicos.
Características
1. ApoyaEntrada de señal SDI 3G/HD/SD
2. ApoyaSalida en bucle de señal SDI 3G/HD/SD
3. ApoyaFormato de vídeo 1080p/1080i/720p/480i/576i
4. Apoya1080PSF/ 720P 30/25/24Hz
5.Salida del sistema SD CVBS(Apoya PAL/NTSC)
6. Soporta la función de conversión hacia abajo
7. La conversión hacia abajo tiene tres modos ( (Corte izquierdo / derecho, T / B Negro, punto a punto de salida) se puede elegir
8. SIGNAL de entrada SDI adaptado
9. Audio desincorporado de la señal de entrada SDI
10.Apoya la salida de audio estéreo analógico
11. SDI Salida en bucle y salida CVBS sincronizada
12. Salida de barra de color
13Puede ser disfrazado.
Especificación
| Nombre |
Adaptador de conversión de video SDI a BNC |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| SDI Entrada / Salida |
Señales |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps a 2,97 Gbps |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
| Salida de audio analógica |
Señales de salida |
Audio estéreo analógico |
| Impedancia |
16Ω |
| Conector |
Audífonos |
| Producción de CVBS |
Señales de salida |
Señales CVBS analógicas |
| Conector |
BNC (norma IEC 169-8) |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

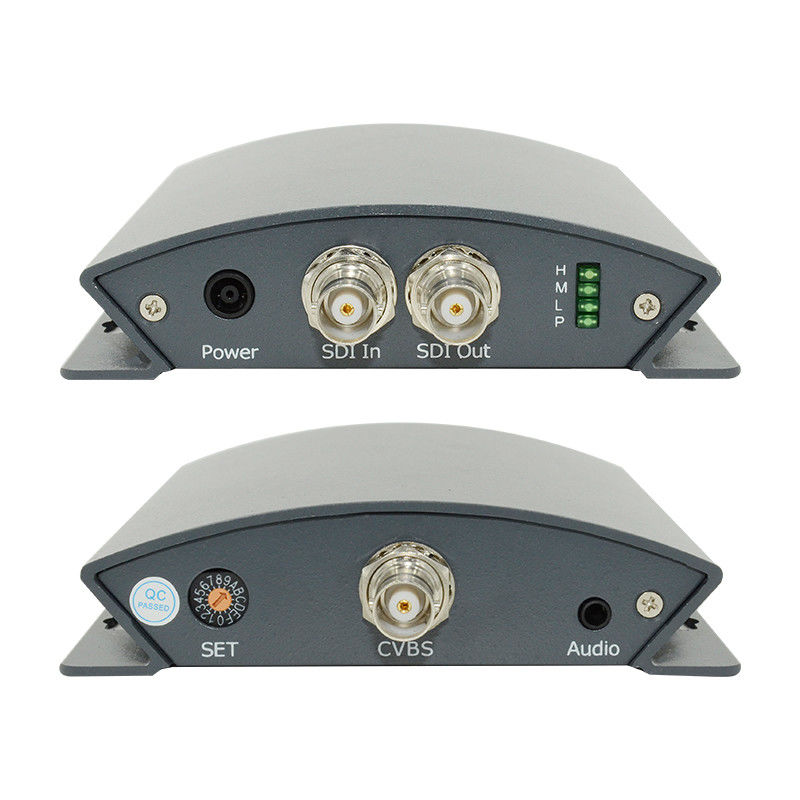

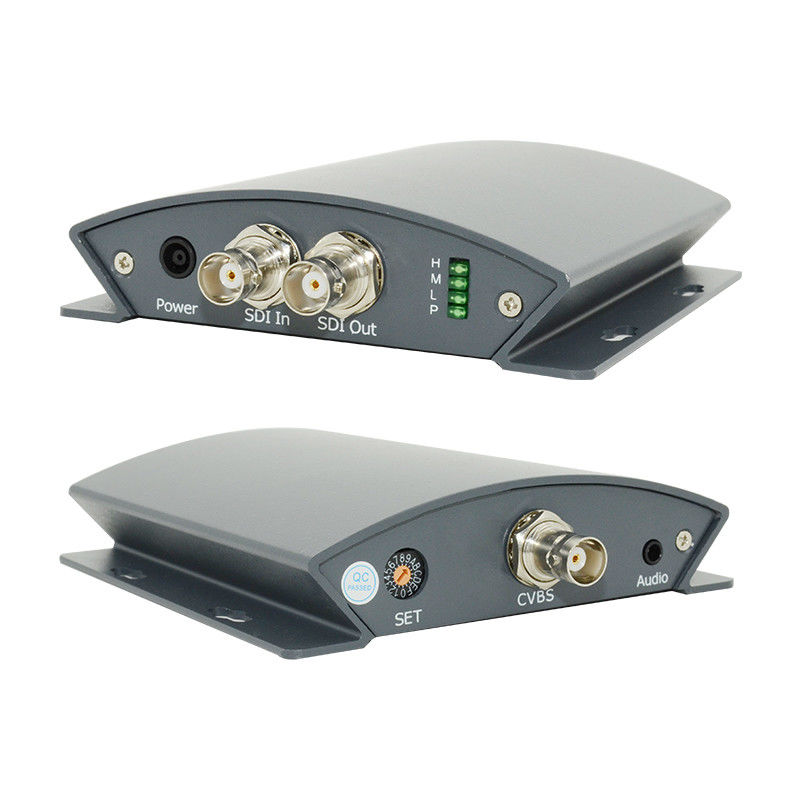

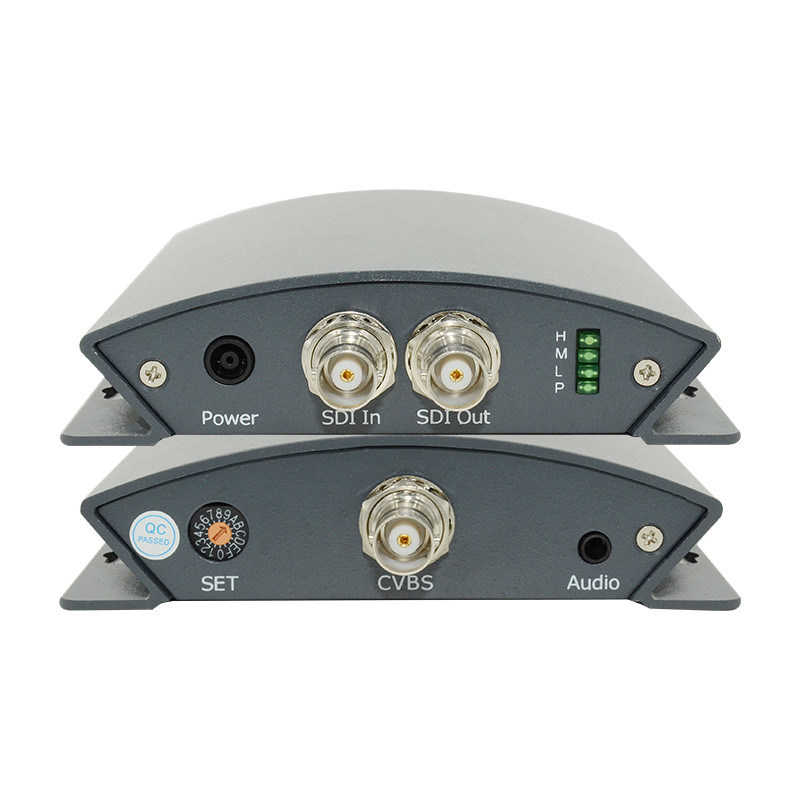

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PSC01 SDI para el convertidor de CVBS.pdf
