BNC SDI a YPbPr Convertidor
Introducción

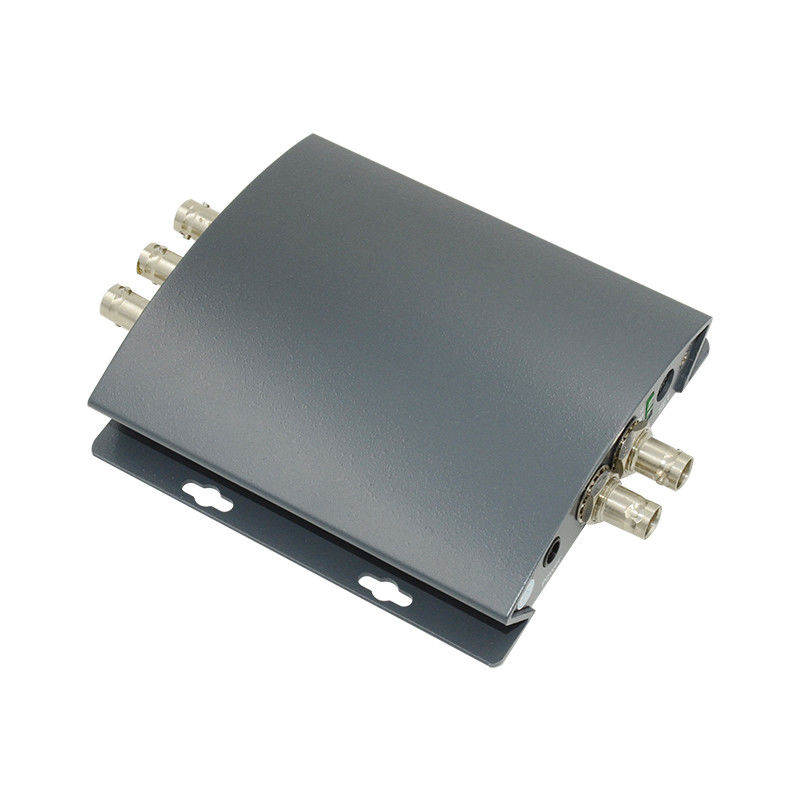

El Convertidor LINK-MI LM-PSY01 BNC SDI a YPbPr es un dispositivo para convertir la señal 3G/HD/SD-SDI a señal YPbPr, basado en la tecnología de tercera generación LINK-MI.Incluye receptores 3G/HD/SD-SDI y codificador YPbPr, puede convertir la señal 3G/HD/SD-SDI en salida de vídeo de componentes. Al mismo tiempo, el convertidor LM-PSY01 BNC SDI a YPbPr también puede admitir audio desintegrado de la señal 3G/HD/SD SDI,salida a los puertos analógicos. LM-PSY01 BNC SDI a YPbPr Coverter función de conversión hacia arriba y hacia abajo integrada, con entrada de señal SDI adaptativa. La resolución de salida se puede cambiar libremente.La conversión hacia abajo puede seleccionar el corte izquierda / derecha o arriba / abajo con negroTambién puede admitir la salida de pantalla completa.
Características
1Basado en la tecnología LINK-MI de tercera generación
2Apoya la entrada de señal SDI 3G/HD/SD
3Apoya la salida de la señal SDI 3G/HD/SD
4Apoya el formato de vídeo 1080p/1080i/720p/480i/576i
5Apoya 1080PSF/ 720P 30/25/24Hz
6. Salida SD/HD YPbPr
7. Soporte de la función de conversión hacia arriba y hacia abajo
8. Seleccione 3 tipos de modo libremente bajo la conversión hacia abajo
9. Adaptado a la señal de entrada SDI
10. Audio desintegrado de la señal de entrada SDI
11. Soporta salida de audio estéreo analógica
12Puede ser disfrazado.
Especificación
| Nombre |
BNC SDI a YPbPr Convertidor |
| Número de modelo. |
LM-PSY01 |
|
SDI Entrada / Salida
|
Señales |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps a 2,97 Gbps |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
|
Salida de audio analógica
|
Señales de salida |
Audio estéreo analógico |
| Impedancia |
16Ω |
| Conector |
Audífonos |
|
Producción de YPbPr
|
Señales de salida |
Señales analógicas YPbPr |
| Conector |
BNC (norma IEC 169-8) |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
|
Parámetros generales
|
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0-50°C (sin condensación) |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

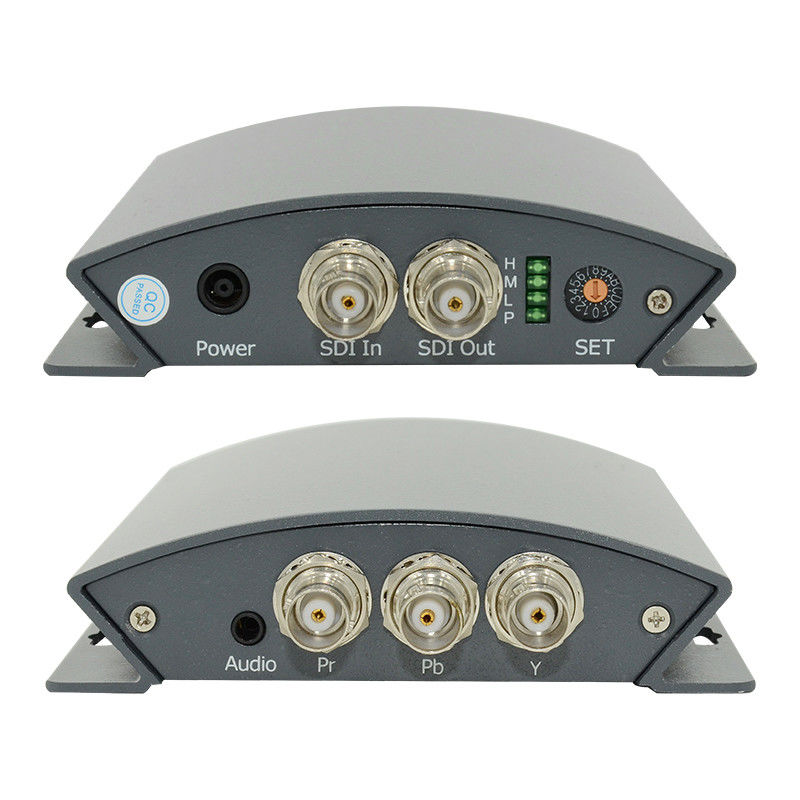

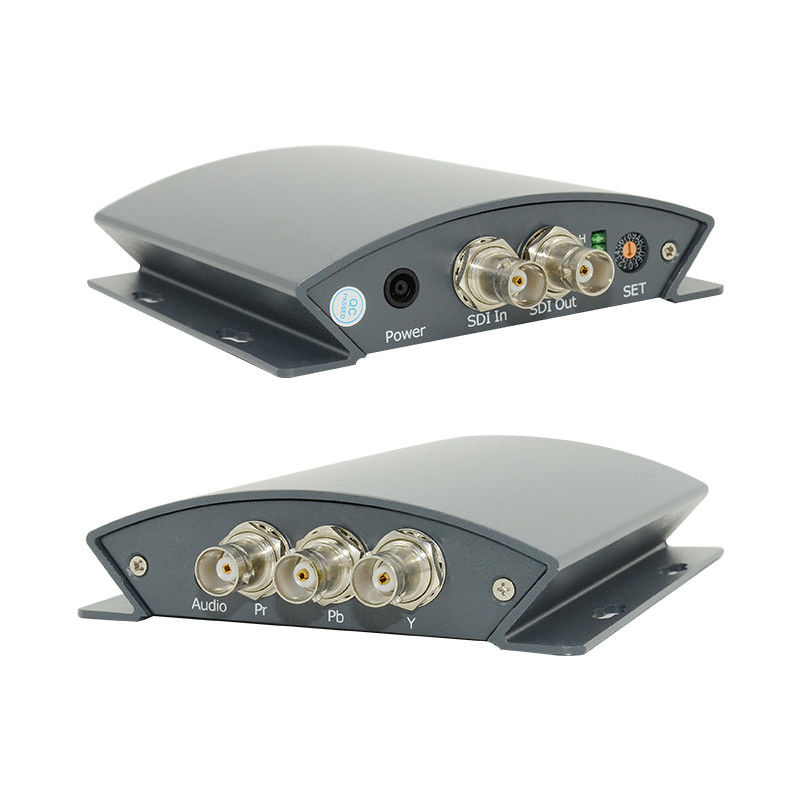

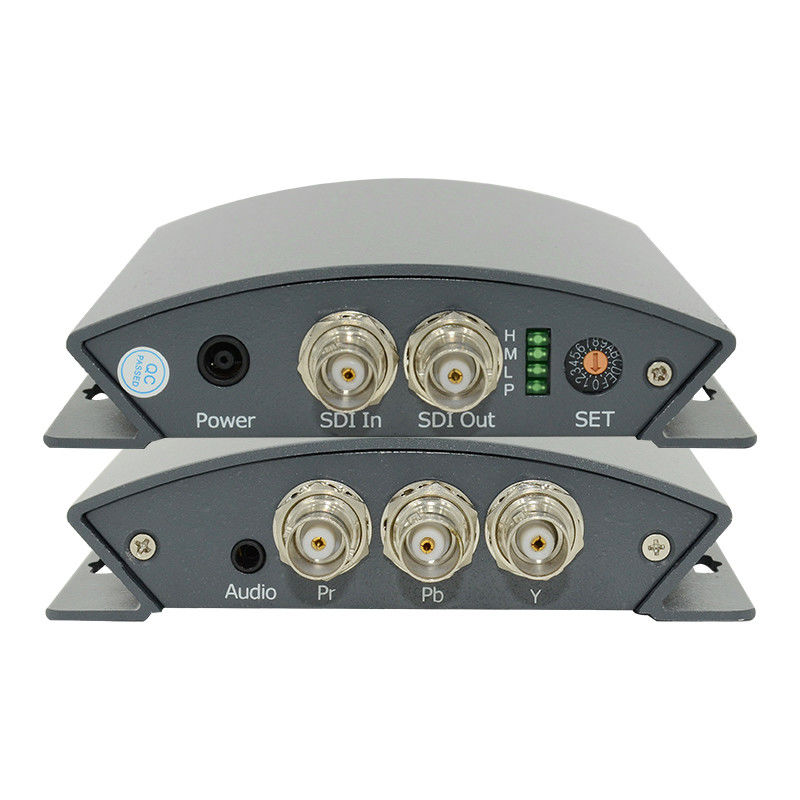

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PSY01 BNC SDI a YPbPr Convertidor.pdf
