Pro VGA a convertidor SDI
Introducción
LINK-MI LM-PVS01 Pro VGA a SDI Converter, un dispositivo que puede convertir la señal VGA a 3G / HD / SD SDI, receptor VGA integrado y 3G / HD / SD SDI Encoder.LM-PVS01 Pro VGA a convertidor SDI puede integrar audio analógico externo estéreo a 3G / HD / SD señal SDI y soporta función de conversión de frecuencia, puede transferir la señal de entrada VESA estándar VGA a la salida de señal SDI estándar.
Características
1. Entrada de señal VGA estándar VESA
2. salida de señal SDI 3G/HD/SD
3. formato de salida de vídeo de alta resolución 1080p/1080i/720p/480i/576i/1080psf
4. señal de entrada VGA adaptativamente
5Apoya el audio estéreo analógico externo incorporado a la señal SDI
6. El SDI puede ser configurado como función de conversión de frecuencia de salida
7. SDI puede ser configurado como salida de frecuencia fija
8. Función especial puede ser personalizado
Especificación
| Tipo de producto |
Pro VGA a convertidor SDI |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Entrada VGA |
Señales de entrada |
Señales VGA estándar VESA |
| Conector |
El DB-15 |
| Amplitud de la señal |
Se aplicará el método siguiente: |
| Impedancia |
75Ω |
| Entrada de audio analógica |
Señales de entrada |
Audio estéreo analógico |
| Muestreo digital |
48K |
| Impedancia |
16Ω |
| Conector |
Audífonos |
| Salida del SDI |
Señales de salida |
3G/HD/SD SDI |
| SMPTE |
270 Mbps a 2,97 Gbps |
| Amplitud de la señal |
800 mV ± 10% |
| Impedancia |
75Ω |
| Conector |
BNC (norma IEC 169-8) |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| Consumo de energía |
< 2W |
| Dimensión (LxWxH) |
Se trata de un dispositivo de control de velocidad. |
| Control de las emisiones |
Interruptor DIP |
| Peso |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

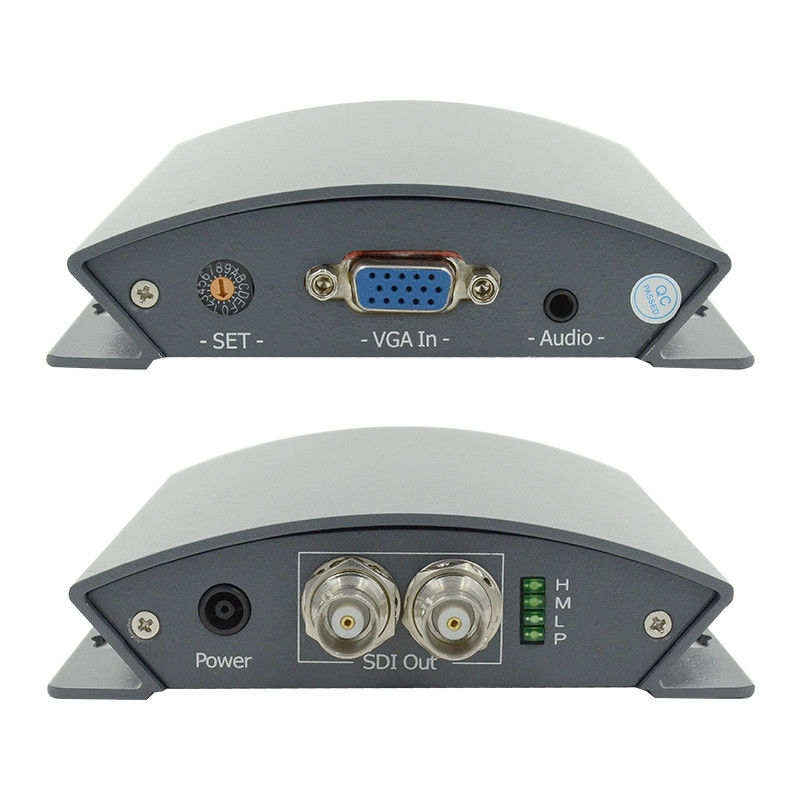

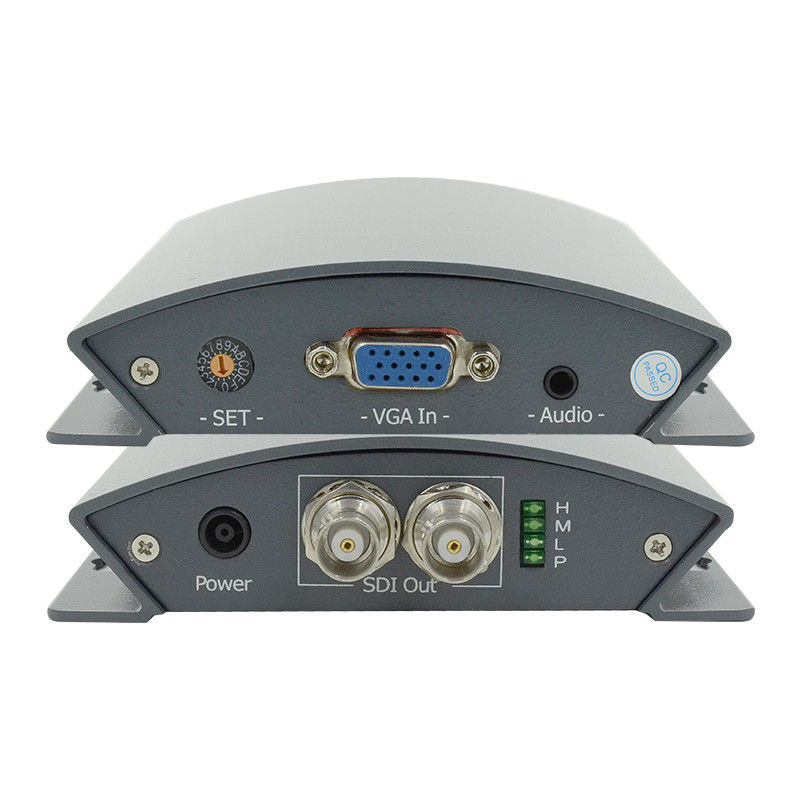

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PVS01 Pro Convertidor de VGA a SDI.pdf
