Pro YPbPr a convertidor de video SDI HD
Introducción
LINK-MI LM-PYS01 convertidor de vídeo HD, soporte de entrada de señal YPbPr y salida de señal 3G / HD / SD SDI.Convertir la señal YPbPr en señales 3G / HD / SD-SDI. Simultáneamente, el LM-PYS01 admite una señal de audio estéreo analógica externa integrada en la señal SDI. Además, el LM-PYS01 también admite la función de "conversión de frecuencia",Las señales YPbPr se pueden ingresar "convertir" a señal SDI de salida con resolución fija y convertidor SD 480I / 576I "convertir hacia arriba" a SDI HD. También puede "transformar bajo" HD 1080P / 720P / 1080I a salida SD SDI, ajuste opcional o tiempo extra "abajo convertido" bordes negros.fácil de operar.
Características
1Entrada de señal estándar YPbPr
2Opcional salida de señal 3G / HD / SD SDI
3Opcional 1080P / 1080I / 720P / 480I / 576I resolución común
4. Opcional 1080PSF / 720P 30/25/24 resolución especial
5. Opcional "bajo convertido" recorte o añadir bordes negros
6. YPbPr señal de entrada adaptativa
7Apoya señales de audio estéreo analógicas externas incrustadas en la señal SDI
8. SDI establece la salida de "frecuencia"
9. SDI establece una salida de "frecuencia fija"
10. Las características especiales se pueden personalizar
Especificación
| Nombre |
Convertidor de video HD YPbPr a SDI |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| YPbPr Entrada |
Señales |
Estándar YPbPr |
| Conector |
El BNC |
| SMPTE |
27M |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
| Salida de audio analógica |
Señales de salida |
Audio estéreo analógico |
| Impedancia |
16Ω |
| Conector |
Audífonos |
| Salida del SDI |
Señales de salida |
Señales SDI |
| Conector |
BNC (norma IEC 169-8) |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
175Ω |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

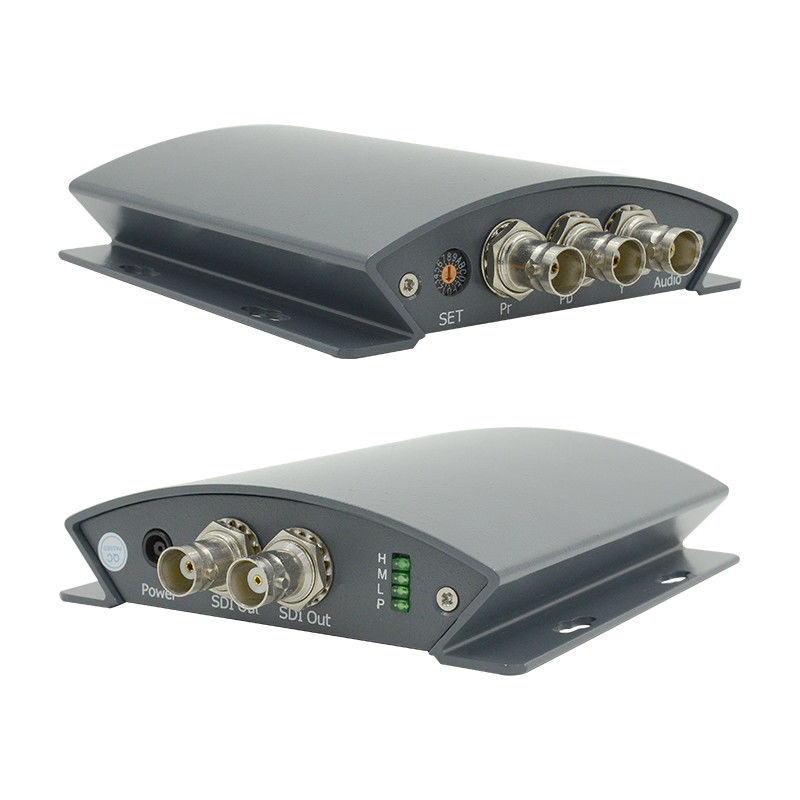

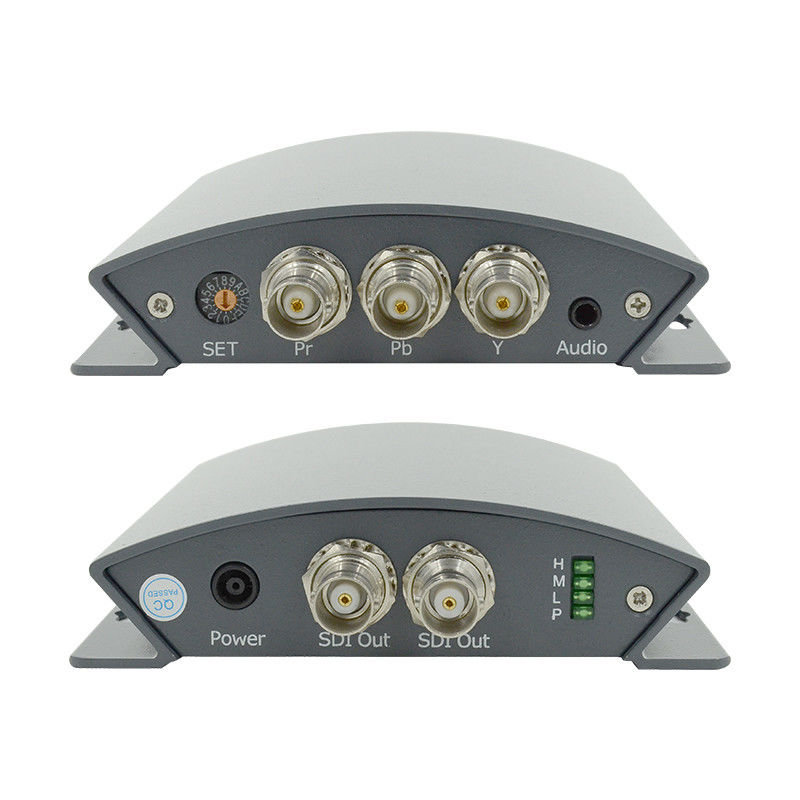

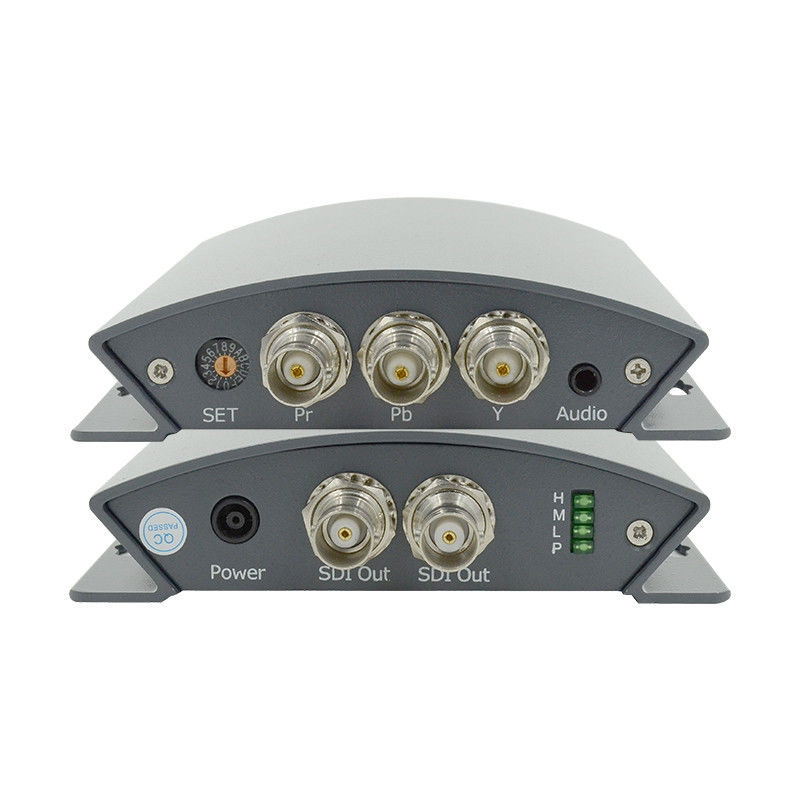

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PYS01 YPbPr a convertidor SDI con audio _02.pdf...
