Convertidor de video profesional de CVBS a SDI HD
Introducción
Este convertidor de video HD, es compatible con la conversión de señal CVBS a señal 3G/HD/SD SDI. El dispositivo tiene un receptor CVBS integrado y un codificador 3G/HD/SD-SDI, que convierte fácilmente la señal CVBS a señal 3G/HD/SD-SDI.Mientras tanto, PD6341 admite entrada externa de señal de audio analógica puede ser incrustado en la señal SDI. Además, PD6341 también admite la función de "Conversión de velocidad de fotograma",puede convertir una señal CVBS de resolución diferente en una salida de señal SDI de resolución fijaEl ajuste de resolución de salida utiliza el interruptor de codificación digital, fácil de operar.
Características
1. entrada de señal CVBS estándar
2Opcional salida de señal 3G / HD / SD SDI
3Opcional 1080P / 1080I / 720P / 480I / 576I resolución común
4. Opcional 1080PSF / 720P 30/25/24 resolución especial
5. La señal de entrada del CVBS es adaptativa
6Apoya señales de audio estéreo analógicas externas incrustadas en la señal SDI
7El SDI puede ajustarse a la salida de "frecuencia"
8El SDI puede ajustarse a la salida de "frecuencia fija"
9. Las características especiales se pueden personalizar
Especificación
| Nombre |
Convertidor de vídeo CVBS a SDI HD |
| Número de modelo. |
LM-PCS01 y sus derivados |
| Entrada de vídeo de CVBS |
Señales |
Señales CVBS estándar |
| SMPTE |
27M |
| Conector |
El BNC |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
75Ω |
| Entrada de audio analógica |
Señales de entrada |
Audio estéreo analógico |
| Muestreo digital |
48K |
| Impedancia |
16Ω |
| Conector |
Audífonos |
| Salida de vídeo SDI |
Señales de salida |
SDI HD señal de vídeo digital en serie |
| Conector |
BNC (norma IEC 169-8) |
| Amplitud de la señal |
800 mv ± 10% |
| Impedancia |
75Ω |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

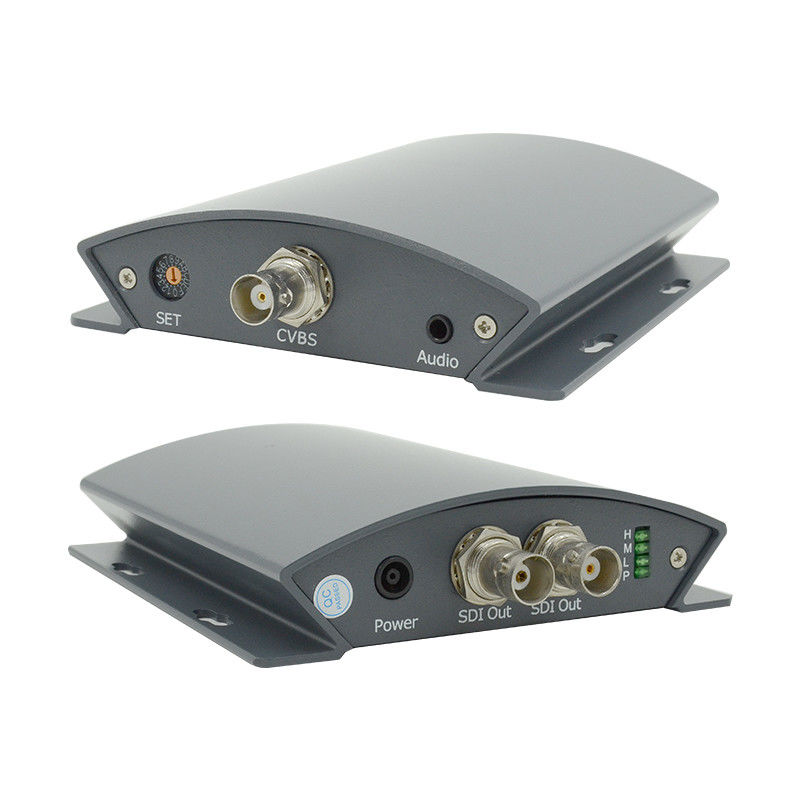

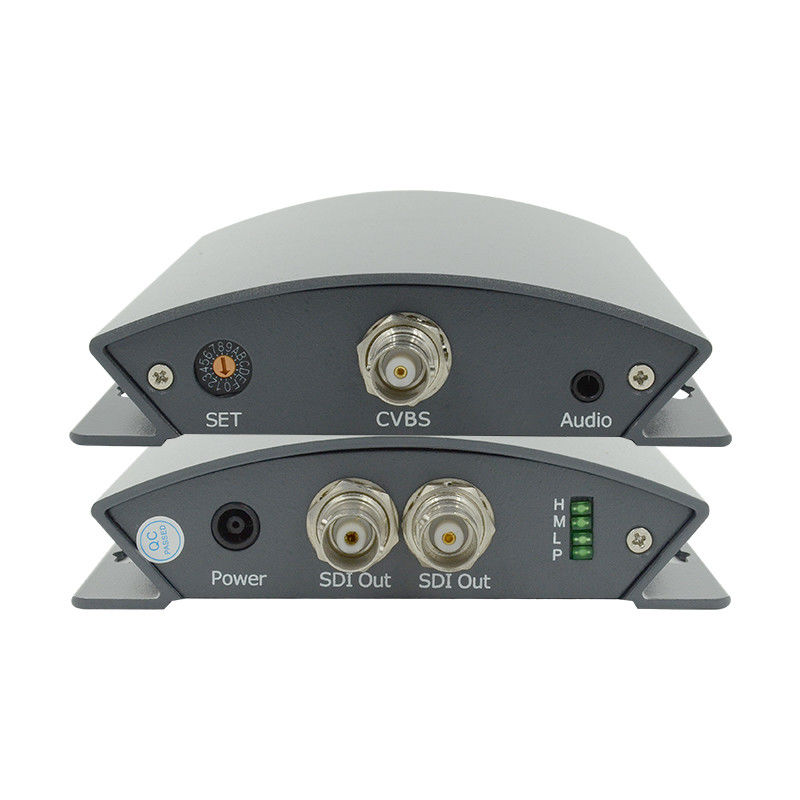

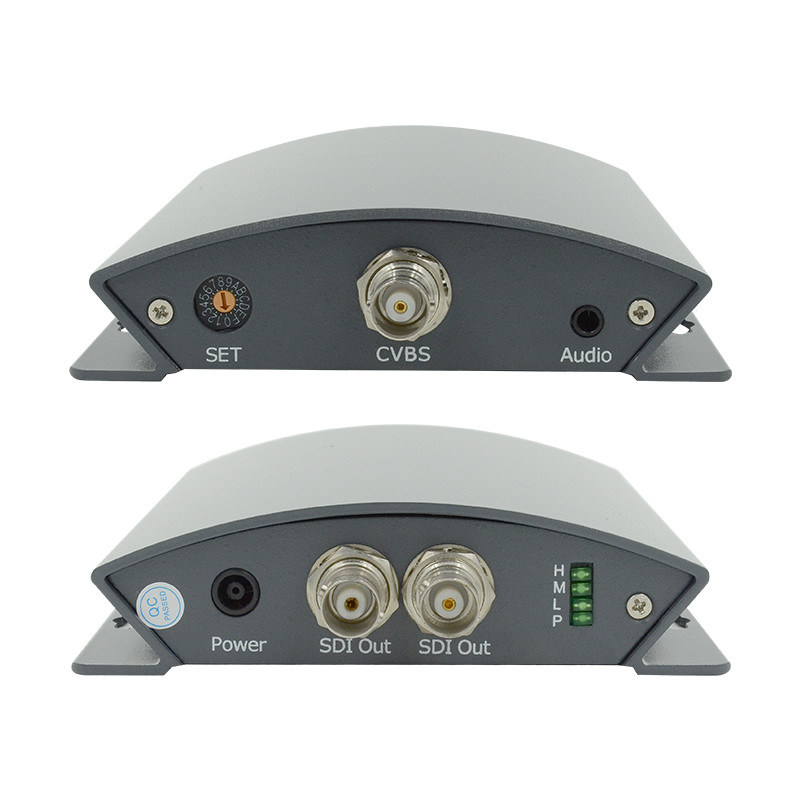

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PCS01 CVBS para el convertidor de SDI -NUEVO.pdf
