Convertidor de video HD DVI a BNC SDI
Introducción
LINK-MI HD Video Converter es un dispositivo para convertir la señal DVI en señal 3G/HD/SD SDI.Al mismo tiempo, LM-PDS01 admite una señal de audio estéreo analógica externa incrustada en la señal 3G/HD/SD-SDI.
Características
1Entrada de señal DVI estándar VESA
2Opcional salida de señal 3G / HD / SD SDI
3. Salida opcional 1080P/1080I/720P/480I/576I/1080PSF
4. DVI señal de entrada adaptativa
5. Apoya DVI señal de audio estéreo analógico externo incrustado en la señal SDI
6. SDI establece la salida de "frecuencia"
7. SDI establece una salida de "frecuencia fija"
8. Las características especiales se pueden personalizar
Especificación
| Nombre |
Convertidor de video HD DVI a BNC SDI |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Entrada DVI |
Señales |
SIGNAL DVI estándar de VESA |
| Conector |
DVI-I |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Impedancia |
100Ω |
| Entrada de audio analógica |
Señales de entrada |
Audio estéreo analógico |
| Muestra digital |
48K |
| Impedancia |
16Ω |
| Conector |
Audífonos |
| Salida del SDI |
Señales de salida |
Señales SDI 3G/HD/SD |
| Tasa de código |
270 Mbps ~ 2.97 Gbps |
| Impedancia |
75Ω |
| Amplitud de la señal |
Se aplicarán las siguientes medidas: |
| Conector |
BNC (norma IEC 169-8) |
| Parámetros generales |
Fuente de alimentación |
Dirección continua 5-12V |
| El poder |
< 2W |
| Dimensión ((L*W*H) |
No se aplican las disposiciones de la Directiva 2008/57/CE. |
| Control de las emisiones |
Interruptor DIP |
| Peso neto |
0.3 kg |
| Rango de temperatura de funcionamiento |
0 a 50 °C |
| Rango de temperatura de almacenamiento |
-20 a 75 °C |
| Rango de humedad de funcionamiento |
20 a 70% de Hg |
| Rango de humedad de almacenamiento |
0-90% de Hg |
Diagrama de conexión

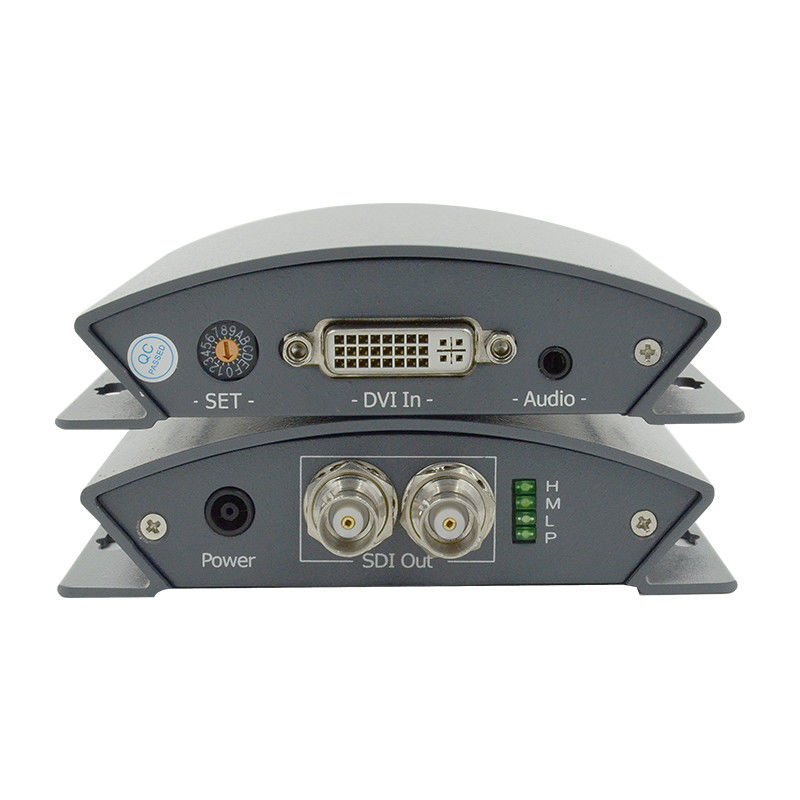

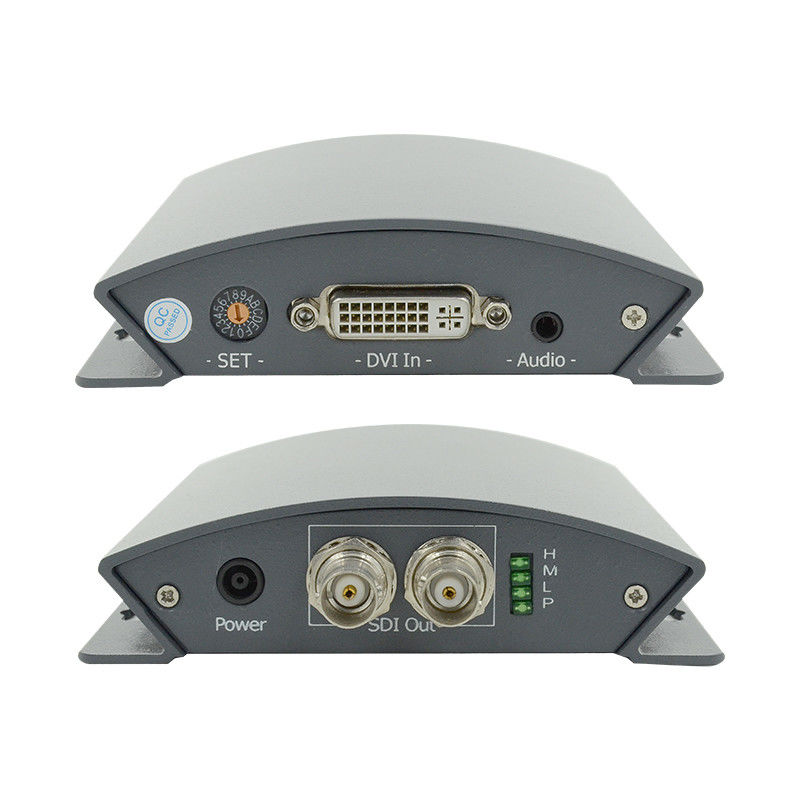

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-PDS01 DVI a SD_HD_3G Convertidor SDI.pdf
