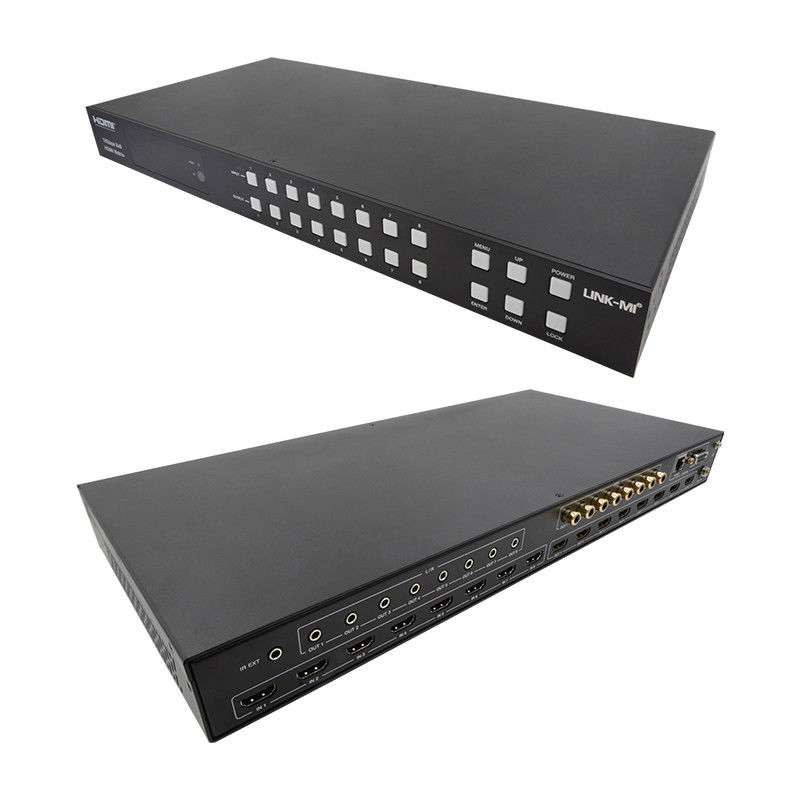

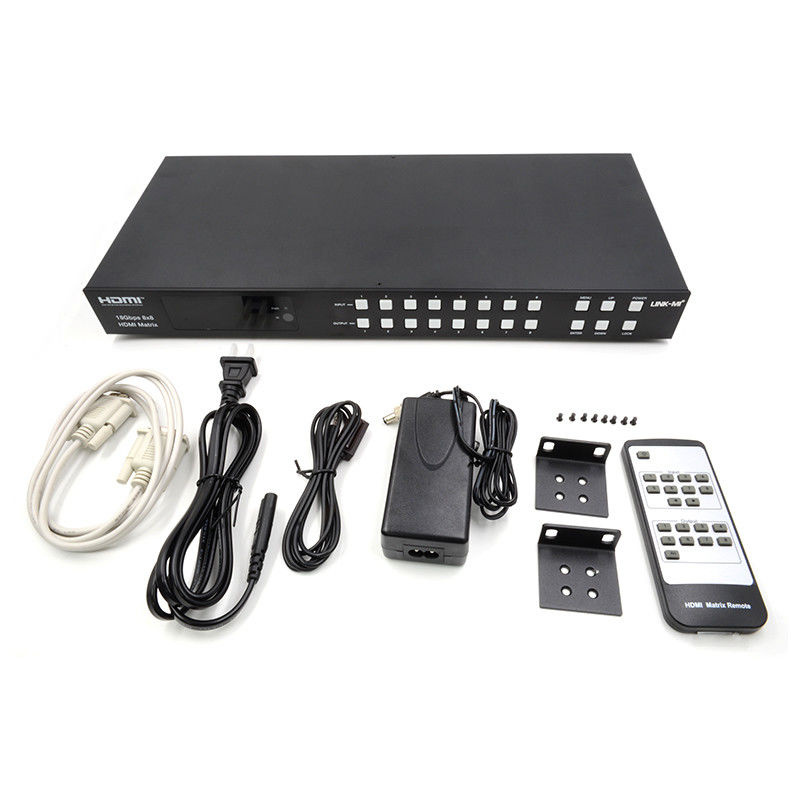

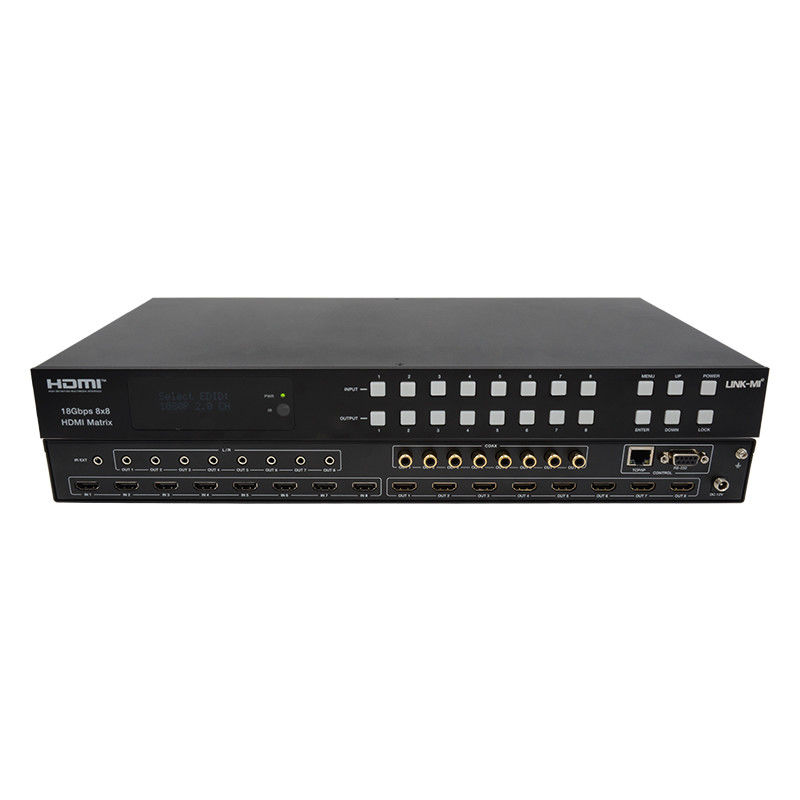

18Gbps 8x8 Matriz HDMI con soporte de función ARC 4K2K@60Hz YUV 4:4:4
Introducción
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix admite la transmisión de video (hasta 4K2K@60Hz YUV 4:4Se admite el audio desincorporado a analógico y el audio coaxial desde 8 puertos de salida HDMI.Mientras que la función de salida HDMI ARC está habilitada, el audio ARC de los dispositivos de pantalla HDMI se extraerá a la salida de audio coaxial. Cada salida HDMI de esta matriz HDMI 8x8 admite 4K2K a 1080P de manera independiente.El control es a través de los botones del panel frontal, IR remoto, RS-232, LAN y GUI web.
Características
1. compatibles con HDMI 2.0b, HDCP 2.2 y HDCP 1.4
2. Resolución de vídeo de hasta 4K2K@60Hz (YUV 4:4:4) en todos los puertos HDMI
3Apoya ancho de banda de video de 18Gbps
4. Se admite Dolby Vision, HDR10+ y HLG.
5Apoya 4K->1080P Down Scaler para cada puerto de salida
6. Transmisión de audio HDMI hasta 7.1CH HD (LPCM, Dolby TrueHD y DTS-HD Master Audio)
7. El audio desintegrado es soportado a través de puertos analógicos y coaxiles
8. ARC, CEC y gestión inteligente de EDID están apoyados
9. 1U diseño montado en bastidor con pantalla OLED en el panel frontal
10Control a través de botones del panel frontal, control remoto IR, RS-232, LAN y Web GUI
Especificación
|
Las condiciones técnicas
|
|
Cumplimiento HDMI
|
Se trata de un cable de alta velocidad.
|
| Cumplimiento de las normas HDCP |
HDCP 2.2 y HDCP 1.4
|
|
Ancho de banda de vídeo
|
18Gbps
|
|
Resolución del vídeo
|
Hasta 4K2K@50/60Hz (4:4:4)
|
|
Espacio de color
|
RGB, YCbCr4:44/4:2- ¿Qué es eso?2:0
|
|
Profundidad del color
|
8 bits, 10 bits, 12 bits
|
|
Formatos de audio HDMI
(Pasa a través)
|
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital +,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X y otros
|
|
Formatos de audio coaxial
|
El LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Formatos de audio L/R
|
El PCM2.0
|
|
Formatos HDR
|
HDR10, HDR10+, Dolby Vision, HLG y otras tecnologías
|
| Protección de la DSE |
Modelo del cuerpo humano:
±8kV (descarga en el espacio entre los aires) y ±4kV (descarga por contacto)
|
|
Conexión
|
|
Puertos de entrada
|
8×HDMI Tipo A [hembra de 19 pines]
1×IR EXT [3.5mm Stereo Mini-jack] El equipo de la estación de radio de la estación de radio de la estación de radio
|
|
Puertos de salida
|
8×HDMI Tipo A [hembra de 19 pines]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Mini-jack estéreo]
|
|
Puertos de control
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Mecánica
|
|
Vivienda
|
Revestimiento metálico
|
|
El color
|
Negro
|
|
Las dimensiones
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Peso
|
TX: 2,8 kg
|
|
Fuente de alimentación
|
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
Se aplicará una corriente continua de 12V/5A (norma de EE.UU. y de la UE, certificado CE/FCC/UL)
|
|
Consumo de energía
|
43 W
|
|
Temperatura de funcionamiento
|
-10 °C ~ 45 °C / 14 °F ~ 113 °F
|
|
Temperatura de almacenamiento
|
-20 °C ~ 60 °C / -4 °F ~ 140 °F
|
|
Humedad relativa
|
RH 20~90% (sin condensación)
|
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

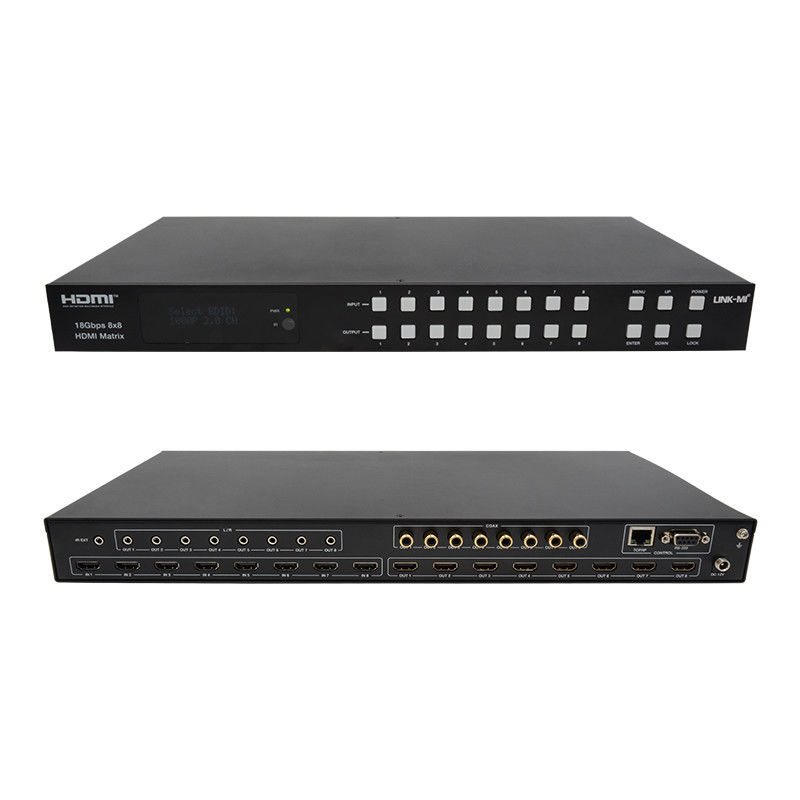

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-MX88A 8x8 HDMI Matriz LR Coax Audio 4K@60 ARC.p...
