Extractor de audio HDMI de 18 Gbps con soporte de reducción de audio 4K @ 60Hz
Introducción
LINK-MI LM-AUE03 El extractor de audio HDMI 18Gbps podría extraer señales de audio de cualquier fuente compatible con HDMI a salidas de audio L/R estéreo óptico digital o analógico.Este extractor de audio también es compatible con bitstream audio down-mix a la salida de estéreo analógico y mantiene óptico y HDMI fuera de audio pasar a través.
Además, tanto la entrada como la salida HDMI admiten una resolución de video de hasta 4K2K@50/60Hz (YUV444).Soporta 10 bits HDR (Alto rango dinámico) pasar a través y HDMI alta resolución formatos de audio digital de bypass, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos y DTS-HD Master Audio, velocidad de muestreo de audio de hasta 192 kHz. Se admite el bypass de HDCP 2.2 y CEC.
Características
1HDMI 2.0b (18Gbps), compatibles con HDCP 2.2 y DVI
2. Resoluciones de vídeo de hasta 4K2K@50/60Hz (YUV444)
3. Extraer audio HDMI a óptico multicanal (SPDIF) o audio analógico L / R
4. HDMI Entrada de audio a través de HDMI y salida de audio óptica
5. Apoya audio de corriente de bits para mezclar a salida analógica L / R
6. Soporta audio óptico LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Apoya HDMI Alta tasa de bits (HBR) audio pasar a través
8. Las tasas de muestreo de audio hasta 96 kHz
9. 10 bits HDR (Alto rango dinámico) pasan a través
10Apoyar la transmisión de CEC
Especificación
| Las condiciones técnicas |
|
Cumplimiento HDMI
|
Se trata de un cable de alta velocidad.
|
|
Cumplimiento de las normas HDCP
|
HDCP 2.2 y HDCP 1.4
|
|
Ancho de banda de vídeo
|
18Gbps |
|
Resoluciones de vídeo
|
Hasta 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
y 1080P 3D@60Hz
|
|
Espacio de color
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Profundidad del color
|
10 bits, 12 bits
|
|
Formatos de audio HDMI
(Pasa a través)
|
LPCM 2/5.1/7.1CH, Dolby Digital, y también puede ser utilizado para la transmisión de audio.
DTS 5.1, Dolby Digital +, Dolby
TrueHD, DTS-HD Maestro de audio,
Dolby Atmos, DTS:X
|
|
Audio óptico
Formaciones
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1 CH y otros sistemas de transmisión por cable
|
|
Formatos de audio L/R
|
Stereo analógico 2CH
|
|
Protección de la DSE
|
Modelo del cuerpo humano ± 8 kV
(descarga en la brecha de aire) & ±4kV
(descarga de contacto)
|
| Conexiones |
|
Las entradas
|
1x HDMI Tipo A [hembra de 19 pines]
|
|
Productos
|
1x HDMI Tipo A [hembra de 19 pines]
1x L/R Audio fuera [RCA]
1x salida óptica [S/PDIF]
|
|
Mecánica
|
|
Vivienda
|
Revestimiento metálico
|
|
El color
|
Negro
|
|
Las dimensiones
|
73El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.20 mm[H]
|
|
Peso
|
135 gramos
|
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero. Las normas, certificadas CE/FCC/UL)
|
|
Consumo de energía
|
1.25W (máximo)
|
|
OperaciónTemperatura
|
32 - 104 ° F / 0 - 40 ° C
|
|
Temperatura de almacenamiento
|
-4 - 140 ° F / -20 - 60 ° C
|
|
Humedad relativa
|
20 - 90% de Hg (sin condensación)
|
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

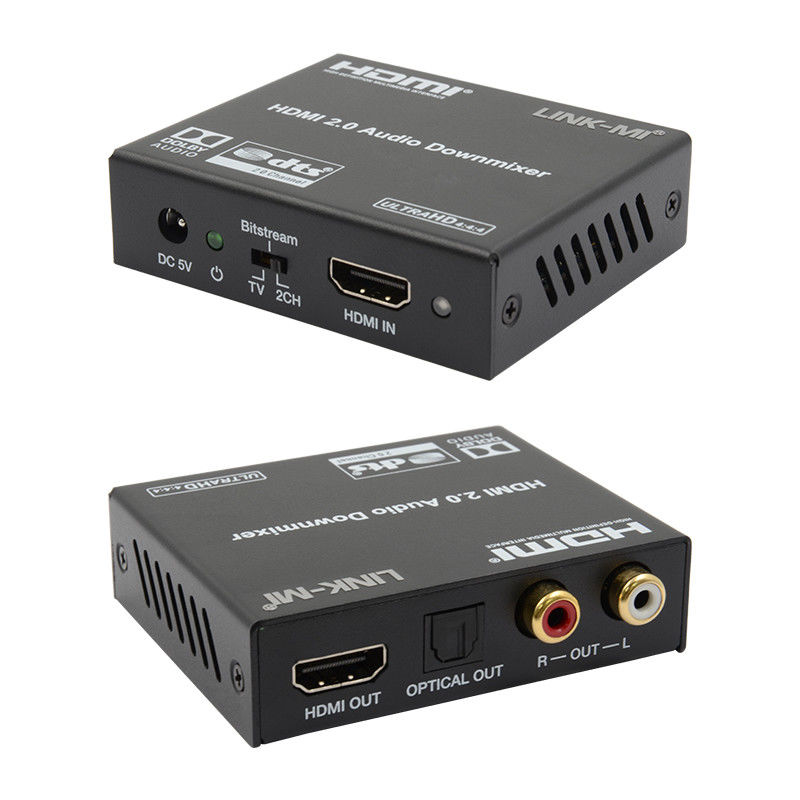

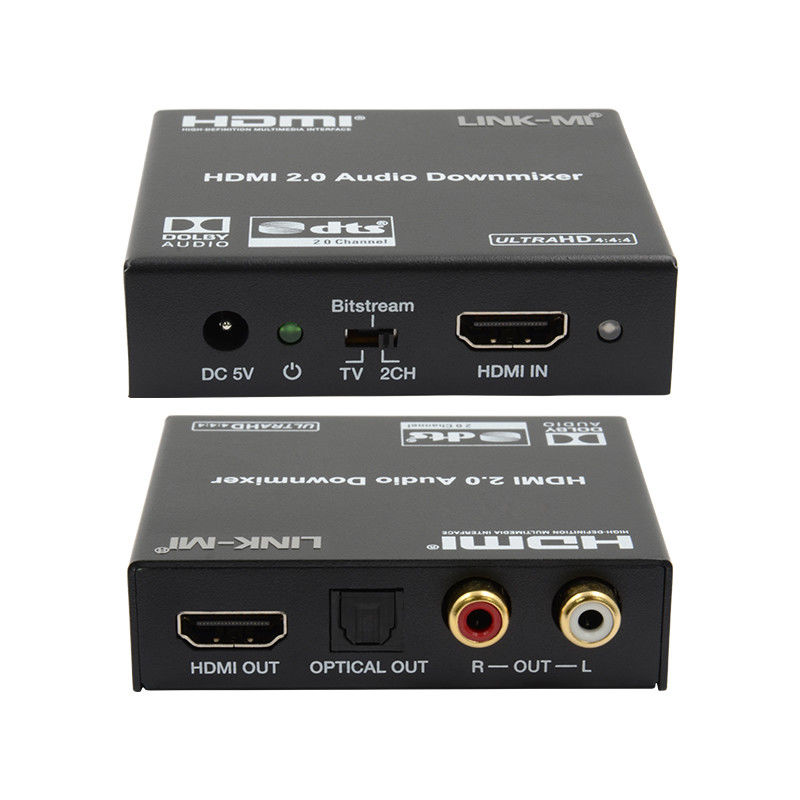

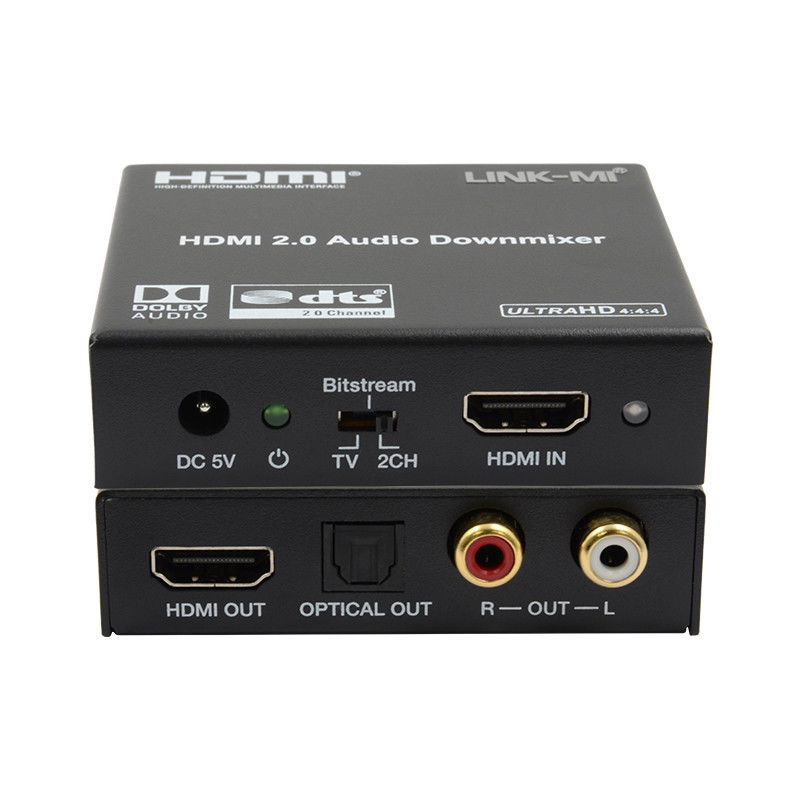

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-AUE03 HDMI Extractor de audio de 18 Gbps.pdf
