120m AV a través de IP 4K HDMI extensor 60M USB KVM extensor a través de fibra
Introducción
LINK-MI LM-EX57 4K HDMI+USB over IP Extender es una solución para la extensión de señales de audio, video y USB a través de una red local (LAN).video y extensor KVM sobre IP y aplicado de punto a punto, apunta a un sistema de transmisión multipunto, de multipunto a multipunto y de pared de video controlado por USB, RS232, IR y configurado con el 4K HDMI y USB over IP Extender por WEB GUI y PC GUI.Un sistema de instalación fácil construido con un conmutador Gigabit Ethernet que tiene función IGMP y cable CATx para extensión o transmisión.
Características
1. HDMI UHD 4K por IP / Extensión de fibra
2. USB2.0 por extensión IP
3. Distanza de transmisión de apoyo 120m a través de un solo cable Cat5e/6
4Apoya la fibra óptica hasta 60 km (modo único)
5. Soporte de entrada 4k@60hz YUV 420 (máximo), salida 4k@30hz (máximo)
6. Compatible con HDCP 2.2 / HDCP 1.4
7Apoya el IR de banda ancha bidireccional (38KHZ-56KHZ)
8Apoyar el paso RS232 y control, comando Telnet
9. Con control remoto/botón IR para controlar el ID de grupo, con LED para mostrar el ID de grupo
10Apoya Dolby True HD, DTS-HD Master Audio
11Ingreso de audio: SPDIF 5.1 y L/R Stereo analógico
12Audio de salida: extracción de audio analógica SPDIF 5.1 y L/R estéreo
13Apoya Unicast, Multicast, sistema de pared de vídeo (máximo 8x16), salida de video de rotación
14. 10-Gigabit IGMP Ethernet Switch puede ser en cascada para muchas capas
15Apoyo 3D
16Apoya 5V a 18V
Especificación
|
Desempeño
|
|
El Protocolo
|
TCP, UDP, RTSP, RTP, DHCP, IGMP, multicast, IPV4
|
|
Soporte para formato de vídeo
|
4K@30HZ, 1080P/1080i/720P/576P/576i/480P/480i
|
|
Formatos de audio compatibles
|
Estéreo 192Kbps
|
|
El HDCP
|
Conformidad con HDCP 2.2
|
|
Frecuencia IR
|
38 -56 KHZ
|
|
RS232 Tasa de Baud
|
115200bps por defecto, un total de 8 tipos opcionales
|
|
Configuración de IP y configuración de ID de grupo
|
|
IP predeterminado
|
Asignación automática
|
|
Identificador del grupo
|
Grupo 00 ~ grupo 99
|
|
Solicitud de interruptor/enrutador
|
Apoyo a IGMP, apoyo a DHCP
|
|
Conectores en el transmisor
|
|
Ingreso
|
1xHDMI puerto femenino, 1xUSB tipo B,
1 línea de audio enxanalog, 1 entrada de audio xSPDIF
|
|
Producción
|
1x salida RJ45, 1x salida de fibra
|
|
Se trata de un sistema de seguridad.
|
Puerto RS232 de Phoenix
|
|
IR
|
Puerto TX IR (apoyo 38K-56KHz)
Puerto IR ext (apoyo 38KHz)
|
|
Conectores en el receptor
|
|
Ingreso
|
1x entrada de RJ45, 1x entrada de fibra
|
|
Producción
|
1x puerto HDMI femenino, 2x puerto USB tipo A,
1xSPDIF Salida de audio, 1x Salida de audio analógica
|
|
Se trata de un sistema de seguridad.
|
Puerto RS232 de Phoenix
|
|
IR
|
Puerto TX IR (apoyo 38K-56KHz)
Puerto IR ext (apoyo 38KHz)
|
|
Requisitos ambientales y energéticos
|
|
Temperatura de funcionamiento
|
-5 a +35 °C (+23 a +95 °F)
|
|
Rango de humedad de funcionamiento
|
5 a 90%RH (sin condensación)
|
|
Fuente de alimentación
|
5 V de corriente continua
|
|
Consumo de energía
|
Máximo 3 vatios
|
|
- ¿Qué es eso?
|
|
Dimensión
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Peso neto
|
TX: 472.8G; RX:472.3G
|
| Nota: Las especificaciones pueden cambiar sin previo aviso. |
Diagrama de conexión

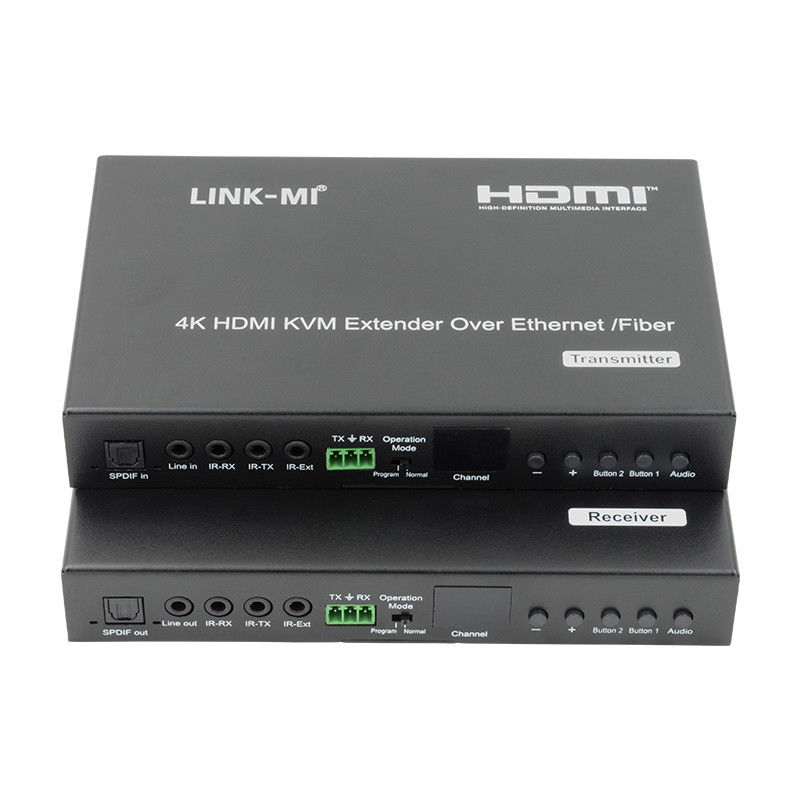

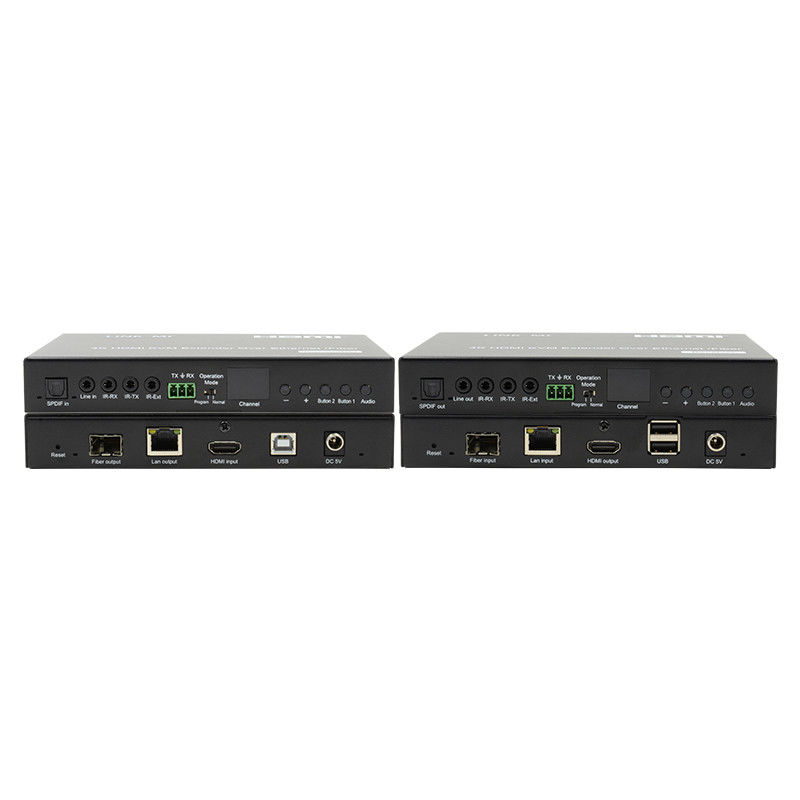

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-EX57 4K HDMI+USB KVM Extender a través de la fibra IP.pdf...
