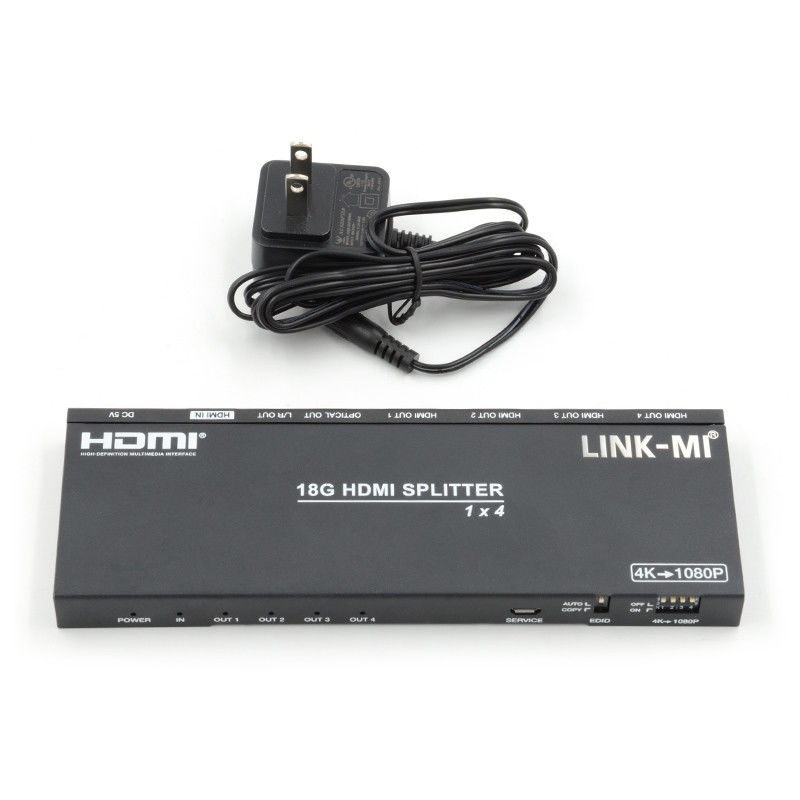

4K 1X4 HDMI Splitter EDID Extracción de audio óptico analógico HDMI2.0b 4 puertos Video Splitter
Introducción
LINK-MI LM-SC104-AUDIO El 1x4 HDMI 2.0 Splitter simultáneamente una fuente HDMI de ruta a cuatro rutas de pantalla HDMI.4:4) y HDCP 2.2. Este producto admite extracción de audio de la fuente HDMI a la salida óptica y analógica. Se puede seleccionar COPY, modos AUTO EDID configuración. La salida admite bypass y downscaler ((4K->1080P)
Características
1. HDMI 2.0b, compatible con HDCP2.2/HDCP1.4.
2Apoya la resolución HDMI hasta el máximo de 4K2K@50/60Hz (4:4:4)
3Apoya la salida de audio digital y analógico de la fuente HDMI.
4Apoya el bypass de salida y la función de reducción de escala 4K-> 1080P a través del interruptor de dial en el panel.
5. EDID puede ser seleccionado COPY y modos AUTO a través del interruptor de dial en el panel.
(COPIA: Copia el puerto OUT 1 EDID a todos los puertos de salida. Si no se detecta ningún EDID con capacidad HDMI OUT 1, entonces la unidad copiará HDMI OUT 2.Si no se detecta HDMI OUT 1 ~ 2 capaz 4 EDID entonces la unidad copiará HDMI OUT 3...etc.
El orden de prioridad es de 1 a 4 fuera.
AUTO: Compare la configuración EDID de OUT 1 ~ OUT 4 y saque la mejor resolución a todas las salidas).
6Apoya el audio analógico PCM 2.0.
7Apoya el formato de transmisión de audio óptico sobre LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD- HRA 5.1.
Especificación
| Número de modelo. |
El LM-SC104-AUDIO |
| Las condiciones técnicas |
|
| Cumplimiento HDMI |
Se trata de un cable de alta velocidad. |
| Cumplimiento de las normas HDCP |
HDCP 2.2 y HDCP 1.4 |
| Resolución del vídeo |
Se trata de las imágenes que se muestran en la imagen.
4K2K@50/60Hz (4:4:4) |
| Espacio de color |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profundidad del color |
4K60Hz de 8 bits, 1080P de 12 bits |
| Formatos de audio HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS de alta resolución, DTS-HD Maestro de audio, DSD
|
| Formatos de audio L/R |
El PCM 2.0 |
| Formato de audio óptico |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD- HRA 5.1 |
| Protección de la DSE |
Modelo del cuerpo humano:
±8kV (descarga en el espacio entre los aires) y ±4kV (descarga por contacto)
|
|
Conexiones
|
|
| Puertos de entrada |
1×HDMI Tipo A [hembra de 19 pines] |
| Puertos de salida |
4×HDMI Tipo A [hembra de 19 pines]
1×L/R Audio fuera [3.5mm Stereo Mini-jack]
1 × salida óptica [S/PDIF] |
| Mecánica |
|
| Vivienda |
Revestimiento metálico
|
| El color |
Negro |
|
Las dimensiones
|
Se trata de un sistema de medición de las emisiones de gases de efecto invernadero.
|
| Peso |
227 g |
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 no deberán exceder del 50% de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 o M2 de la categoría M2.
|
|
Consumo de energía
|
3.5W (máximo) |
|
En funcionamiento Temperatura
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Temperatura de almacenamiento
|
-20 °C ~ 60 °C / -4 °F ~ 140 °F
|
| Humedad relativa |
RH 20~90% (sin condensación)
|
| Nota Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

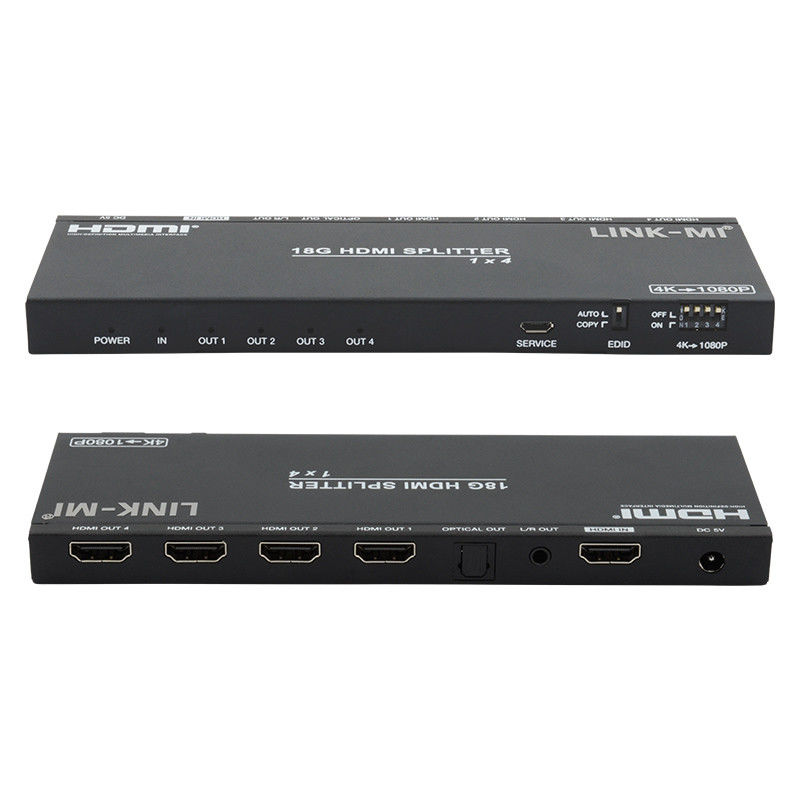

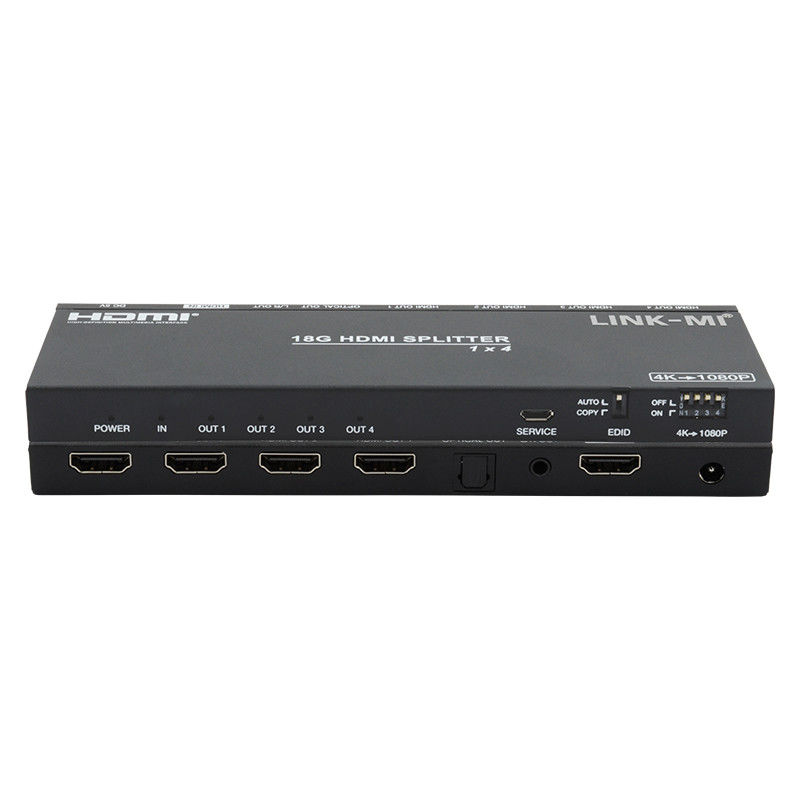

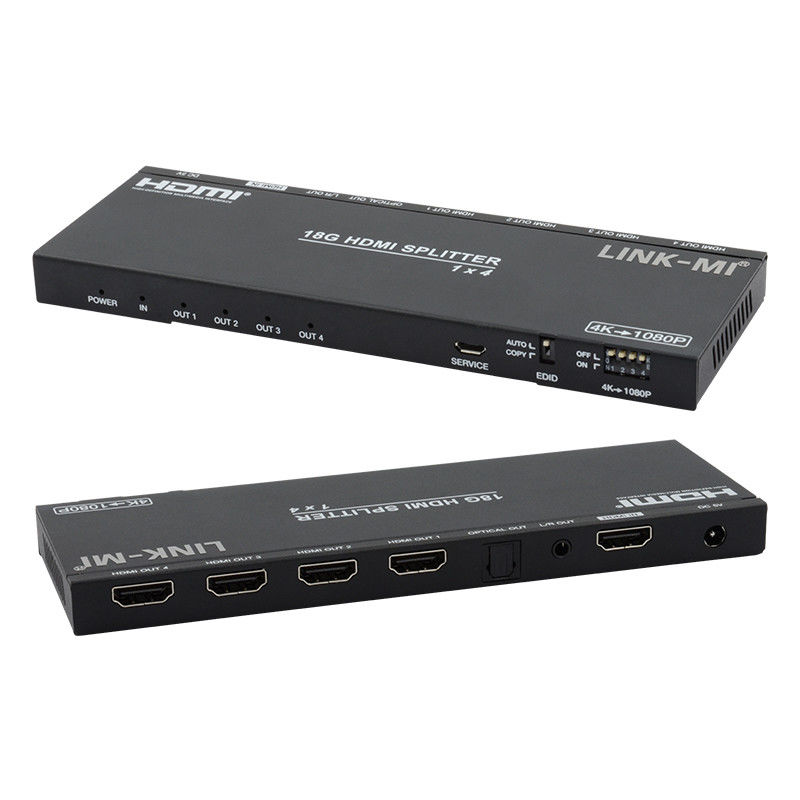

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-SC104-Audio 1x4 HDMI 2.0 Divididor con escalador A...
