Control de pared de vídeo 4K 2x2/1x4/4x1/10x10 pantalla de empalme HDMI/USB tipo C/DVI
Introducción

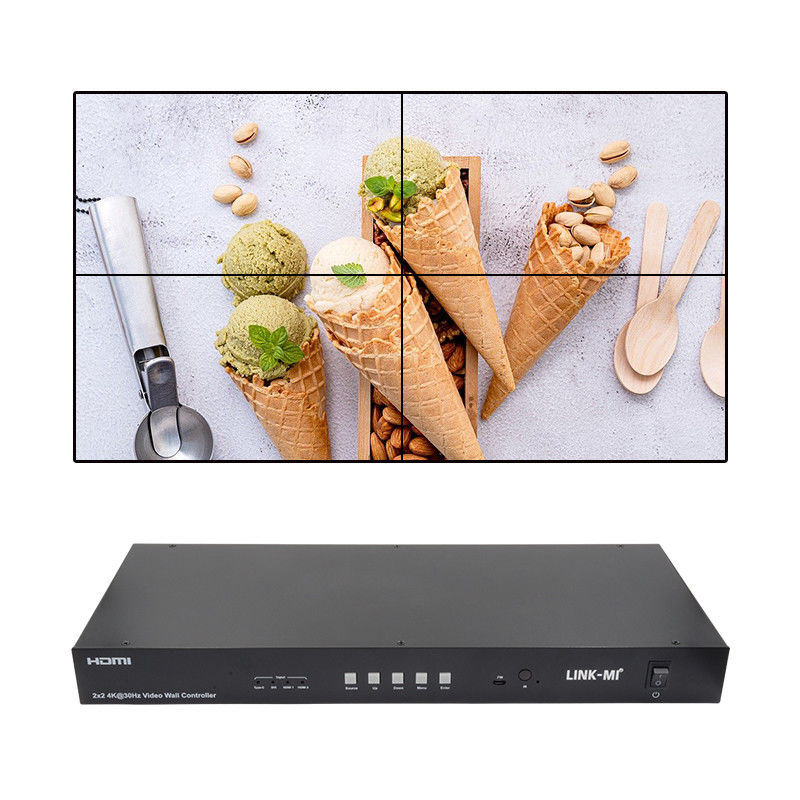

LINK-MI LM-VW02B es un controlador de pared de video 4K Ultra HD de 4 canales profesional. Se utiliza para distribuir señales a múltiples unidades de visualización para la empalme de visualización.Viene con 4 señales de entrada como 2 HDMI / 1 USB Tipo C / 1 DVI; con salida HDMI de 4 canales y una salida HDMI Loop adicional para una sola pantalla o en cascada.El usuario puede cambiar cualquiera de las 4 señales de entrada para mostrar en 4 monitores de televisión para hacer una gran pared de video 2x2 o 1x4, 4x1... modos de visualización, y máximo 10x10 pared de vídeo en conexión en cascada.
Mientras tanto, también admite el modo de splitter HDMI 1x4, extracción de audio SPDIF y analógica, resolución UHD más alta hasta 3840x2160 @ 30Hz, rotación de 180 °, gestión EDID.El usuario puede controlar fácilmente a través de control remoto, botones de panel, comando RS232 y control de la interfaz gráfica web. Es de diseño de rack 1U y fácil de instalar.
Características
1Apoya la entrada HDMI USB tipo C / DVI / 2.
2Apoya 4K 2x2 video wall, en cascada para crear 2x3, 3x4 y max 10x10 video wall.
3Apoya la rotación de 180° de la imagen de salida.
4Apoya la resolución más alta hasta 4K@30HZ 4:44 para las entradas de tipo C y HDMI, 1920x1200 para las entradas DVI.
5Apoyo a la gestión de EDID:dos EDID predeterminados: 4K30HZ, 1080P.
6Apoya HDCP2.2/1.4.
7Botón de panel de soporte; control remoto IR; comando RS232 y interfaz gráfica web para controlar.
8Apoyo a la extracción de audio SPDIF y analógica
9Diseño de rack 1U, fácil de instalar.
Especificación
| Número de modelo. |
Se trata de un sistema de control de velocidad. |
| Puertos de entrada |
2x HDMI, 1x USB tipo C, 1x DVI
|
| Puertos de salida |
4x HDMI, 1x HDMI Loop para una sola pantalla o conexión en cascada)
1x SPDIF, 1x audio estéreo analógico
|
| Puertos de control |
1x RS232 y 1x Ethernet |
| El HDCP |
HDCP 2.2/1. ¿Qué quiere decir?4 |
| Señales de vídeo de entrada |
0.5-1.0 voltios p-p |
| Señales DDC de entrada |
5 voltios p-p (TTL) |
|
Formato de vídeo
|
Televisión Ultra HD/FH DTV: 4K@30Hz/1080P |
|
Formato de audio
|
LPCM 16 bits, 24 bits, 44.1KHz/48KHz |
| Métodos de control |
Botones de panel; control remoto IR; comando RS232 y interfaz gráfica web |
| Modos de la pared de vídeo |
Preseleccionado 1x1; 2x2; 4x1; 1x4... y así sucesivamente.
Cascada para hacer 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Cascada: 3x3; 4x4; 4x6; 5x6; 6x6 y así sucesivamente, máximo 10x10 pared de vídeo
|
| Otras funciones |
1x4 HDMI Splitter Mode, rotación de 180 grados, gestión EDID, extracción de audio... |
| Fuente de alimentación |
El valor de las emisiones de CO2 será el siguiente: |
| Consumo de energía |
15 vatios (máximo) |
| Temperatura de funcionamiento |
0 a +40°C (32 a +104°F) |
| Humedad de funcionamiento |
5 a 90% RH (sin condensación) |
| El material |
Revestimiento metálico |
| El color |
Negro |
| Dimensión |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| Peso |
2.5KG |
| Nota:Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

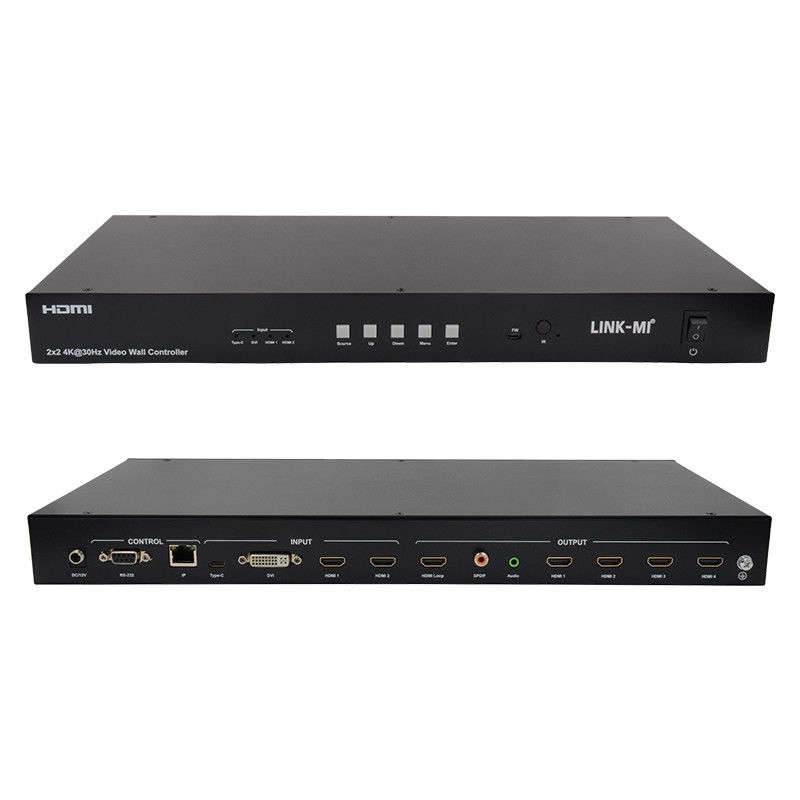

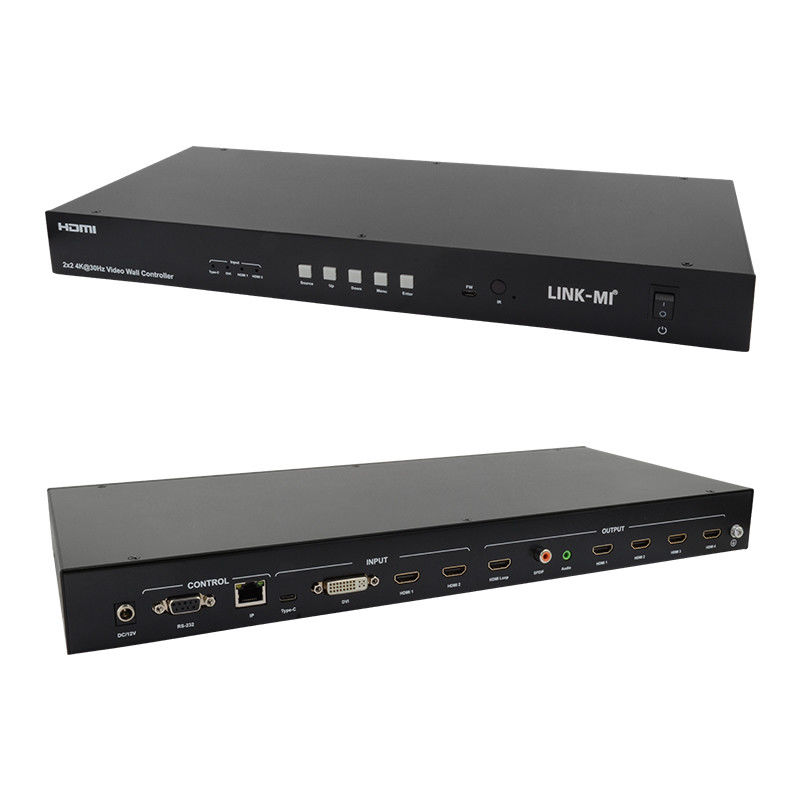

Descripción del panel
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Como fabricante profesional, suministramos productos relacionados con HDMI durante más de 10 años en China.
P2: ¿Por qué deberíamos elegirle?
A2: Podemos ofrecer productos con precio de fábrica, buena calidad, mejor servicio y larga garantía.
P3: ¿Qué tal su servicio de productos?
A3: Podemos ofrecer OEM y ODM, imprimir su marca, su diseño en el producto basado en su cantidad de pedido.
P4: ¿Qué hay de las condiciones de pago?
A4: Aceptamos transferencia bancaria, western union, gramo de dinero, paypal, Banco de China o efectivo como pagos.
P5: ¿Cómo envías el paquete?
A5: DHL, Fedex, EMS, por vía aérea, por mar...etc.
P6: ¿Qué tipo de garantía ofrece?
A6: Nuestro excelente equipo de servicio postventa le proporcionará soporte técnico en línea. Ofrecemos una garantía de un año para nuestros productos.
P7: ¿Cómo puedo comprar los productos que necesito si no hay precio en el sitio web?
A7: Puede enviarnos su consulta sobre los productos que necesita. Nuestras ventas le responderán dentro de las 24 horas para ayudarle a realizar el pedido.
Manual del usuario:
LM-VW02B 2x2 controlador de pared de video 4K30Hz.pdf
