70M 4X4 HDMI Matrix con función de matriz IR 18Gbps 4K@60Hz HDMI 2.0b POC
Introducción
LINK-MI LM-MX44-70 La matriz HDMI 4x4 de 18 Gbps puede conectar cuatro fuentes HDMI a ocho pantallas.Cuenta con cuatro salidas HDMI y cada salida HDMI se refleja para proporcionar una salida CAT-Cable que se ejecuta simultáneamente.
Apoya la transmisión de video (la resolución es de hasta 1080p Full HD y 4Kx2K@60Hz 4:4:4) y admite formatos de audio digital HD como LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus y DTS-HD Master Audio.
Conecte un receptor CAT a cada una de las salidas del cable CAT para extender la señal HDMI hasta 230 pies/70 m para conectividad de varias habitaciones.
El producto admite una función de matriz IR unidireccional. Además, se puede controlar a través de botones del panel frontal, control remoto IR, RS-232, LAN y Web GUI.
Características
1. compatibles con HDMI 2.0b y HDCP 2.2/1.x
2. Resolución de vídeo de hasta 4K2K@60Hz (YUV 4:4:4) en todos los puertos HDMI y CAT
3. 4 entradas HDMI, 4 salidas HDMI y CAT
4Los puertos HDMI admiten un ancho de banda de vídeo sin pérdida de 18 Gbps sin comprimir.
5Apoya 4K->1080P Down Scaler para cada puerto de salida
6. Se admite HDR, HDR10, HDR10+, Dolby Vision, HLG
7La salida CAT puede extender la distancia de transmisión hasta 230 pies/70 m a través de un solo cable CAT6
8. Transmisión de audio HDMI hasta 7.1CH HD (LPCM, Dolby TrueHD y DTS-HD Master Audio)
9Se apoya la gestión avanzada de EDID y el control CEC
10. 12V POC en todos los puertos CAT
11Apoya la función de matriz IR de dirección única
12Control a través de botones del panel frontal, control remoto IR, RS-232, LAN y Web GUI
Especificación
| Número de modelo. |
El LM-MX44-70 |
| Cumplimiento HDMI |
Se trata de un cable de alta velocidad. |
| Cumplimiento de las normas HDCP |
Se trata de un sistema de gestión de datos. |
| Ancho de banda de vídeo |
18Gbps |
| Resolución del vídeo |
Hasta 4K2K@50/60Hz (4:4:4) |
| Espacio de color |
RGB 4:4:4, YCbCr 4:44/4:2- ¿Qué es eso?2:0 |
| Profundidad del color |
Las señales de frecuencia de las señales de banda son de 8 bits, 10 bits, 12 bits (1080p@60Hz)
Las emisiones de UV de 8 bits (4K2K@60Hz YUV4:4:4)
8 bits, 10 bits, 12 bits, 4K2K@60Hz YCbCr 4:2- ¿Qué es eso?2:0)
|
| Formatos de audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
El sistema de transmisión de audio de alta definición es el siguiente:
DTS HD-HRA, DTS-X
|
| Distancia de transmisión |
230 pies / 70 m (a través de un solo cable CAT6) |
| Protección de la DSE |
Modelo del cuerpo humano:
±8kV (descarga en el espacio entre los aires) y ±4kV (descarga por contacto)
|
| Conexión |
| Matriz |
Las entradas: 4 x HDMI Tipo A [19 pin femenino]
Salidas: 4 x HDMI Tipo A [19 pin femenino]
4 x puerto CAT [RJ45]
4 x IR OUT [Stereo de 3,5 mm Mini-jack]
Control: 1 x TCP/IP [RJ45]
1 x RS-232 [conector Phoenix de 3 pines]
|
| Receptor CAT |
Las entradas: 1x IR IN [Stereo Mini-jack de 3,5 mm]
1x puerto CAT [RJ45]
Salida: 1x HDMI Tipo A [19 pin femenino]
Control: 1x Servicio [Micro USB, puerto de actualización]
|
| Mecánica |
| Vivienda |
Revestimiento metálico |
| El color |
Negro |
| Las dimensiones |
La matriz: 320 mm (W) × 100 mm (D) × 36 mm (H)
Receptor: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Peso |
Matriz: 915g, receptor: 155g |
| Fuente de alimentación |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
La potencia de salida será de 12 V/2,5 A.
(Estándares de los EE.UU. y de la UE, certificados CE/FCC/UL)
|
| Consumo de energía |
19.68W (máximo) |
| Temperatura de funcionamiento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura de almacenamiento |
-20 °C ~ 60 °C / -4 °F ~ 140 °F |
| Humedad relativa |
RH 20~90% (sin condensación) |
| Resolución / longitud del cable |
HDMI de entrada y salida |
| 4K60 pies por metro |
16 pies / 5M |
| 4K30 pies por metro |
32 pies y 10 metros |
| 1080P60 pies por metro |
50 pies / 15 metros |
| Se recomienda encarecidamente el uso de un cable HDMI Premium de alta velocidad. |
| Nota: Las especificaciones están sujetas a cambios sin previo aviso |
Diagrama de conexión

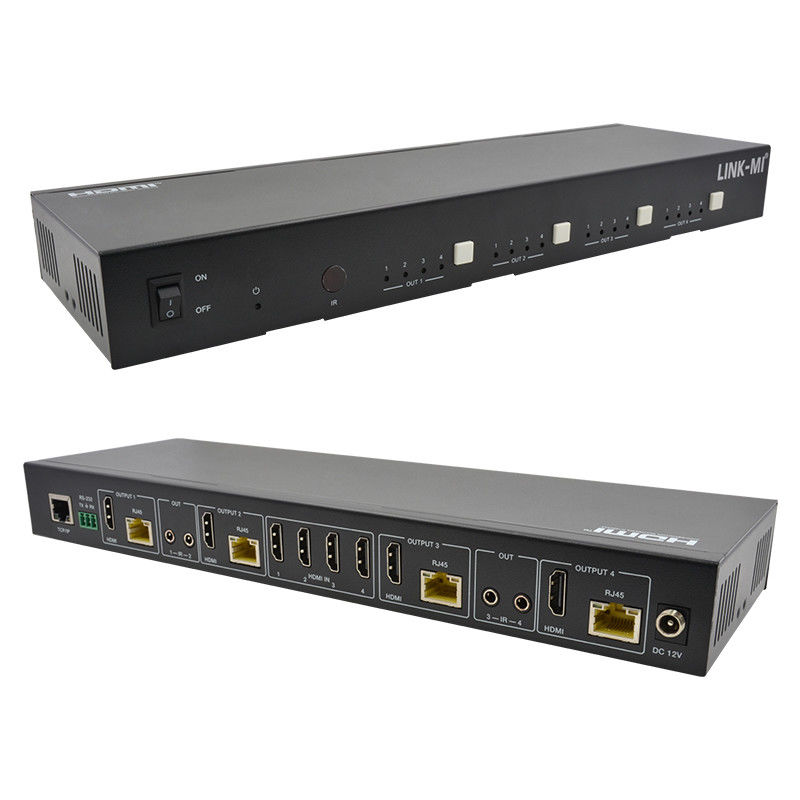

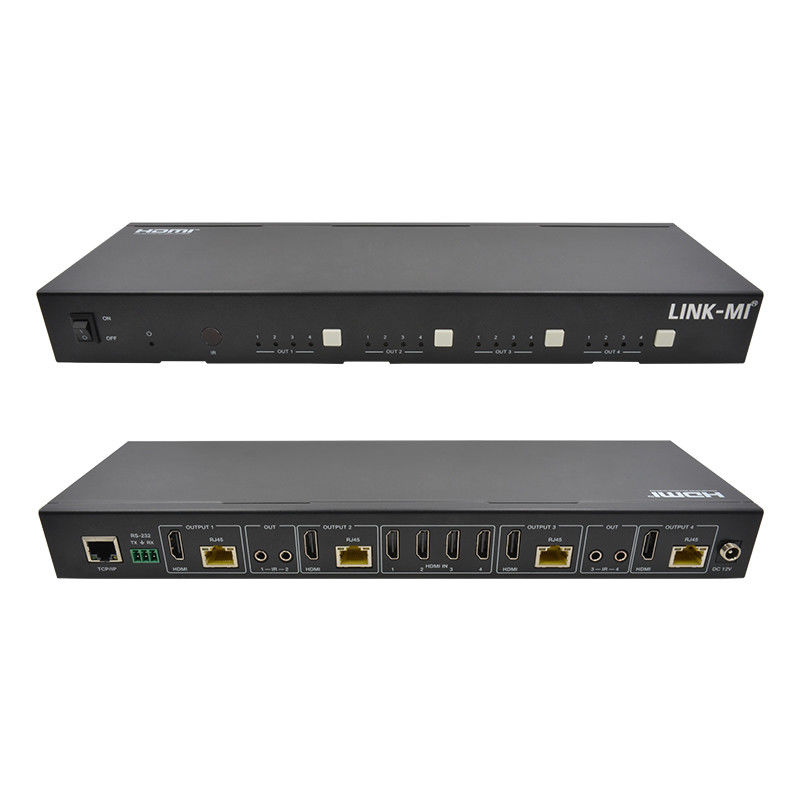

Descripción del panel
