4K60 2x1 Multiviewer Conmutador de vídeo UHD sin fisuras con audio RS232
Introducción

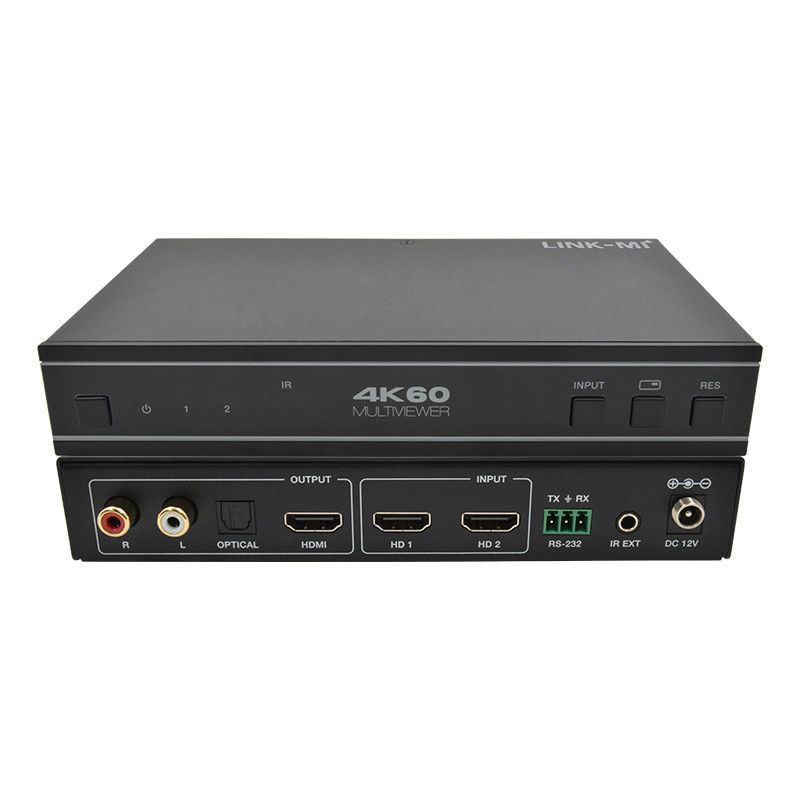

LINK-MI LM-S21C Este 4K60 2x1 Multiviewer Seamless UHD Video Switcher fue desarrollado con el propósito de admitir una resolución de salida más alta (4K@60) para múltiples fuentes en una sola pantalla.Puede combinar dos señales de video en un solo display UHD o HD.
El usuario puede gestionar fácilmente cada entrada a través del software de control suministrado y crear cualquier diseño y posición de cualquiera de las dos entradas en un solo monitor.Este dispositivo admite una gama completa de resoluciones de vídeo de entrada de hasta 4K@60 (RB) y audio RCA / Optical de-embedding compatible con sistemas de distribución de audio externosEste dispositivo puede ser controlado a través de botones del panel frontal, IR remoto, comandos RS-232.
Características
1. compatibles con HDMI 2.0b, HDCP 2.2 y HDCP 1.x
2Apoya ancho de banda de video de 18Gbps
3. Apoya resoluciones de entrada y salida de hasta 4K2K@604:4:4
4Apoya LPCM, AC3, DD+, DTS, DTS-HD, hasta 7.1 canales de audio

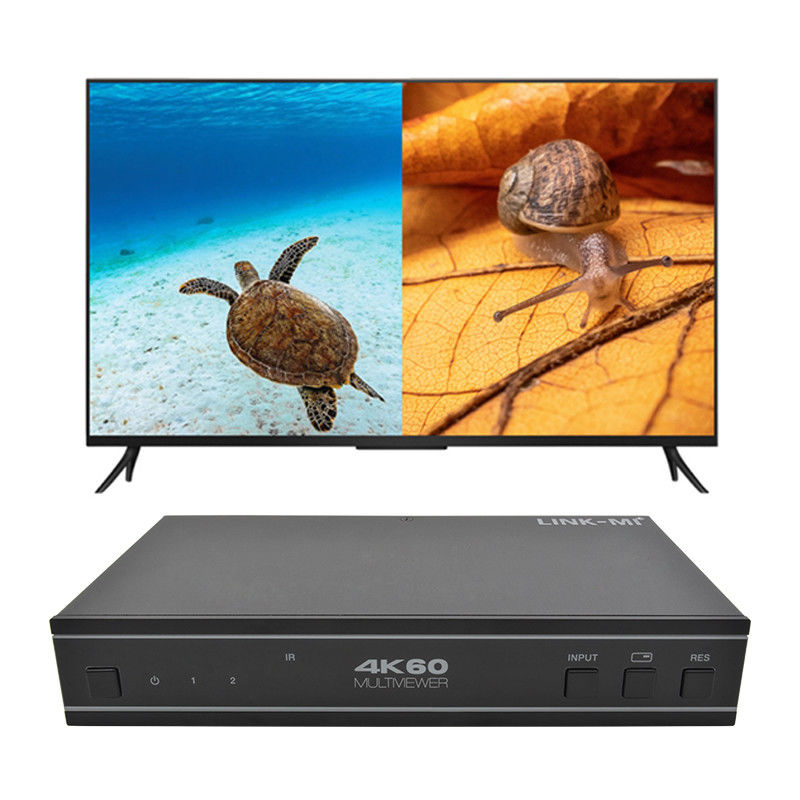

5. Cambiar sin problemas entre canales de entrada y imágenes múltiples combinadas en un solo monitor UHD

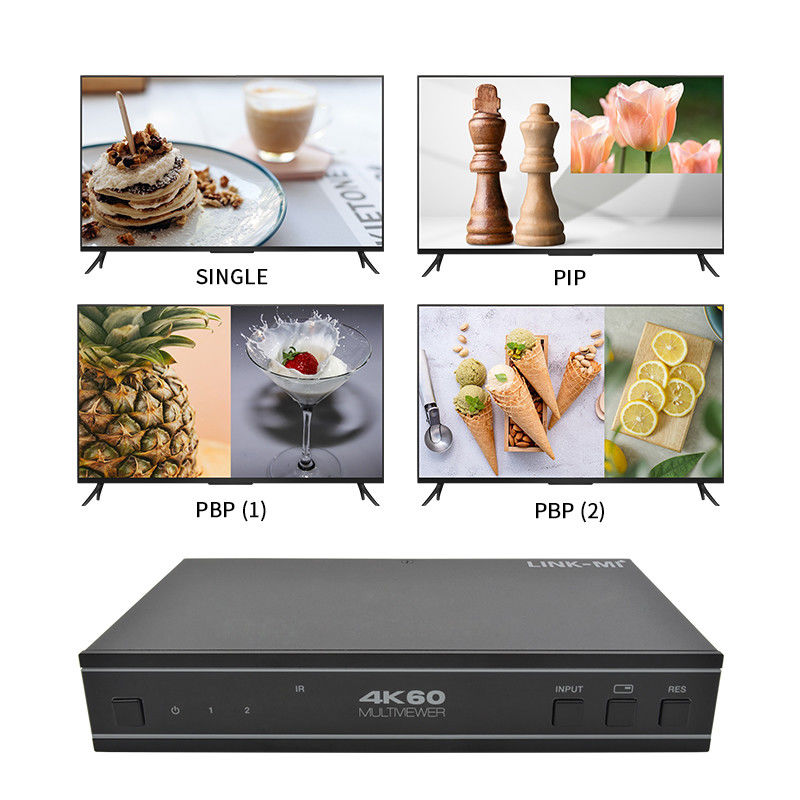

6Hasta 4 modos de visualización: SINGLE, PIP, PBP (1), PBP (2)
7. Desincorporación de audio a través de puertos de audio de fibra analógica y óptica
8Apoya control de volumen y selección de audio independiente
9Gestión avanzada de EDID
10Control a través de botones del panel frontal, control remoto IR, comandos RS-232.
11Diseño compacto para una instalación fácil y flexible
Especificación
| Número de modelo. |
El LM-S21C |
| Las condiciones técnicas |
| Cumplimiento HDMI |
Se trata de un cable de alta velocidad. |
| Cumplimiento de las normas HDCP |
Se trata de un sistema de gestión de datos. |
| Ancho de banda de vídeo |
18Gbps |
| Resolución del vídeo |
Hasta 4K2K@60 4:4:4 |
| Nivel IR |
5Vp-р |
| Frecuencia IR |
38 KHz |
| Espacio de color |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Profundidad del color |
8 bits |
| Formatos de audio |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS con alta resolución
Audio analógico [3.5 mm L/R]: PCM2.0;
SPDIF (óptico): Dolby Digital, DTS 5.1, PCM2.0.
Nota: No admite audio HBR.
|
| Protección de la DSE |
Modelo de cuerpo humano ± 8 kV (descarga en el espacio entre el aire) y ± 4 kV (descarga por contacto) |
| Conexión |
| Puertos de entrada |
2x HDMI IN [tipo A, mujer de 19 pines] |
| Puertos de salida |
1 x salida HDMI [tipo A, mujer de 19 pines]
1 x salida L/R [RCA]
1 x salida óptica [S/PDIF]
|
| Puertos de control |
1 x RS-232 [3pin-3.81mm conector de Fénix]
1 x IR EXT [Stereo Mini-jack de 3,5 mm]
|
| Mecánica |
| Vivienda |
Revestimiento metálico |
| El color |
Negro |
| Las dimensiones |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| Peso |
497 gramos |
| Fuente de alimentación |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
Las emisiones de gases de efecto invernadero de los vehículos de combustión interna y de los vehículos de combustión interna no deben ser consideradas como emisiones de gases de efecto invernadero.
|
| Consumo de energía |
4.56W (máximo) |
| Temperatura de funcionamiento |
32-104 °F/0-40 °C |
| Temperatura de almacenamiento |
-4 a 140 ° F / 20 a 60 ° C |
| Humedad relativa |
RH de 20 a 90% (sin condensación) |
| Nota: Las especificaciones están sujetas a cambios sin previo aviso. |
Diagrama de conexión
Conexión 2

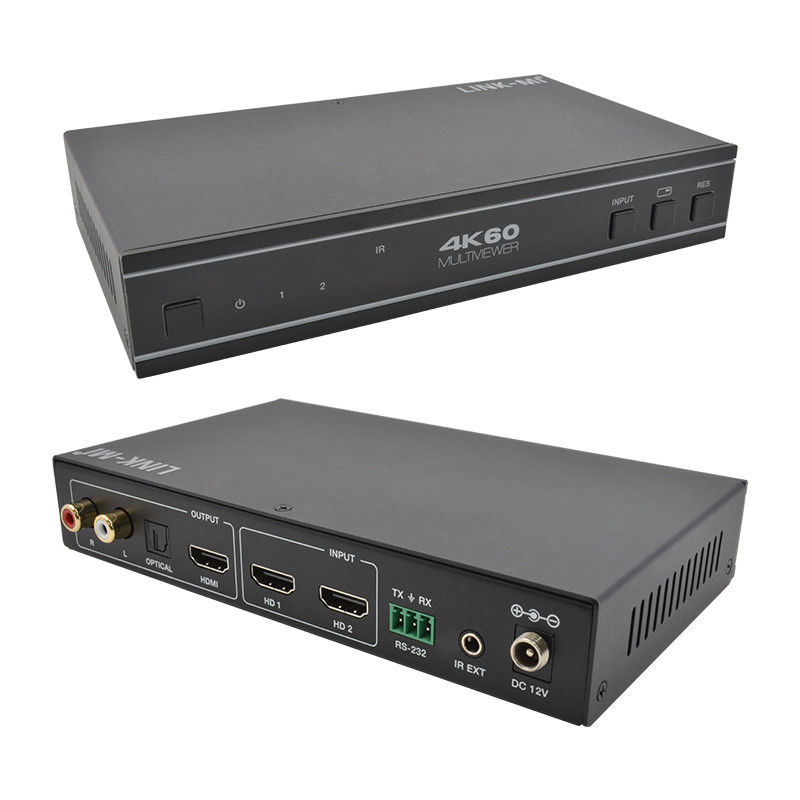

Descripción del panel
